Introducción: ¿Por qué analizar las vibraciones en bombas centrífugas?

Una bomba centrífuga que vibra en exceso no siempre tiene un problema mecánico. En muchos casos, la causa está en el proceso: una válvula parcialmente cerrada, una operación lejos del punto de mejor eficiencia o aire entrando por la succión pueden generar niveles de vibración elevados sin que exista ningún defecto en los componentes internos. Esta particularidad convierte el diagnóstico de bombas centrífugas en uno de los más exigentes dentro del análisis de vibraciones, ya que requiere interpretar simultáneamente el comportamiento mecánico del equipo y las condiciones hidráulicas del proceso.

Las bombas centrífugas son uno de los equipos rotativos más utilizados en la industria (petróleo y gas, minería, generación de energía, tratamiento de agua, alimentos) y operan de forma continua bajo condiciones de proceso variables. Detectar sus fallas antes de que generen paradas no programadas requiere comprender tanto el comportamiento mecánico del equipo como las condiciones hidráulicas del sistema.

¿Qué puede revelar el análisis de vibraciones en una bomba?

Una bomba centrífuga genera vibraciones incluso cuando opera en condiciones normales. El objetivo del análisis no es eliminar completamente estas vibraciones, sino identificar cambios que indiquen el desarrollo de una falla.

Mediante el monitoreo de vibraciones es posible detectar problemas relacionados con desbalance del impulsor, desalineación entre bomba y motor, defectos en rodamientos, holguras mecánicas, cavitación, problemas hidráulicos, resonancia estructural, ejes doblados, desgaste o erosión del impulsor y aflojamiento de componentes.

La correcta interpretación de los datos permite diferenciar entre fallas mecánicas, hidráulicas y estructurales, facilitando la identificación de la causa raíz y evitando intervenciones innecesarias sobre componentes que no son el origen del problema.

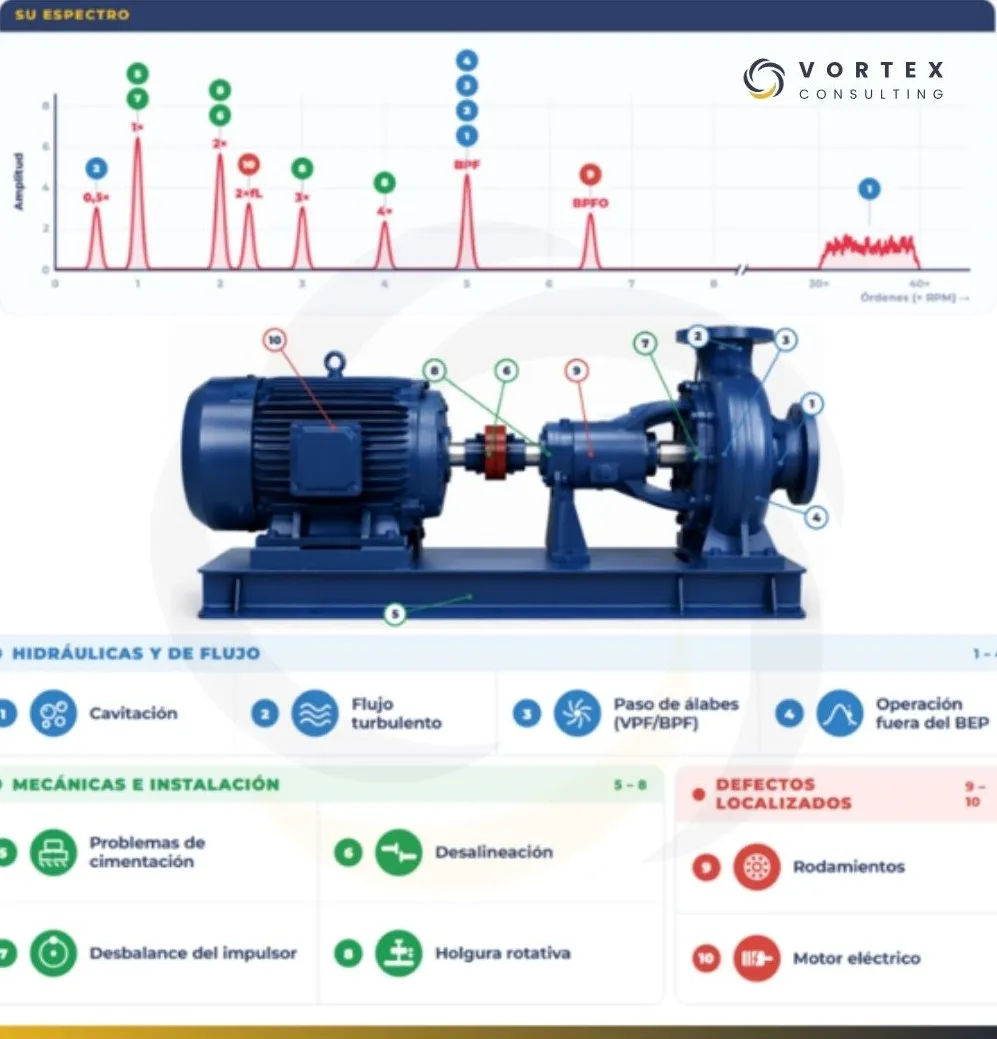

Antes de analizar cada mecanismo de falla por separado, resulta útil visualizar cómo diferentes fenómenos mecánicos, hidráulicos y eléctricos pueden manifestarse en el espectro de vibración. La siguiente infografía resume las fuentes de vibración más comunes en una bomba centrífuga y muestra, de forma orientativa, las componentes espectrales que suelen asociarse con cada condición. Debe interpretarse como una guía general, ya que el diagnóstico definitivo siempre requiere considerar las condiciones de operación y el comportamiento global de la máquina.

Fallas mecánicas más comunes en bombas centrífugas

Las bombas centrífugas presentan muchos de los mismos mecanismos de falla observados en otra maquinaria rotativa, aunque con características particulares debido a su interacción con el fluido bombeado.

Desbalance del impulsor

El desbalance es una de las fallas más frecuentes y suele originarse por corrosión, erosión, acumulación de producto, incrustaciones o desgaste localizado del impulsor. Generalmente produce una componente dominante en 1X RPM con predominio de vibraciones radiales. En aplicaciones que manejan fluidos con sólidos en suspensión, la acumulación de material puede modificar progresivamente el equilibrio dinámico del impulsor sin que exista un evento de falla puntual.

Desalineación

Una alineación incorrecta entre el motor y la bomba genera esfuerzos adicionales sobre rodamientos, acoplamientos y sellos mecánicos. Desde el punto de vista vibracional, suele manifestarse mediante componentes en 1X y 2X RPM acompañadas de incrementos importantes en dirección axial. En bombas con acoplamiento flexible, la desalineación puede enmascararse durante un tiempo antes de generar síntomas evidentes.

Defectos en rodamientos

Los rodamientos soportan tanto cargas radiales como axiales durante la operación de la bomba. Cuando comienzan a deteriorarse aparecen frecuencias características como BPFO, BPFI, BSF y FTF, cuya evolución permite identificar el componente afectado antes de que ocurra una falla catastrófica. En bombas que manejan fluidos agresivos o que operan con lubricación deficiente, el deterioro de rodamientos suele ser más acelerado que en otras aplicaciones.

Holguras mecánicas

Las holguras estructurales, de sujeción o rotativas generan múltiples armónicos de la velocidad de giro, impactos y distorsiones en la forma de onda temporal. En bombas sometidas a vibraciones prolongadas es frecuente encontrar aflojamiento de bases, soportes y elementos de fijación, especialmente cuando el equipo opera cerca de una frecuencia de resonancia estructural.

Problemas hidráulicos que también generan vibraciones

Una de las principales diferencias entre una bomba centrífuga y otros equipos rotativos es que su comportamiento vibracional está fuertemente influenciado por el proceso hidráulico. No todas las vibraciones elevadas indican una falla mecánica.

Cavitación

La cavitación ocurre cuando la presión del fluido en la zona de succión desciende por debajo de su presión de vapor, provocando la formación y posterior colapso violento de burbujas dentro de la bomba. Ese colapso genera microimpactos de alta energía sobre las superficies del impulsor que, en el espectro, se manifiestan como un incremento del contenido de banda ancha, especialmente en altas frecuencias, y un aumento significativo de los niveles de aceleración.

Además de afectar la confiabilidad de la bomba, la cavitación erosiona progresivamente el impulsor, reduce la eficiencia hidráulica y puede destruir rodamientos y sellos en un tiempo relativamente corto si no se corrige la causa raíz, que generalmente está en el sistema, no en la bomba.

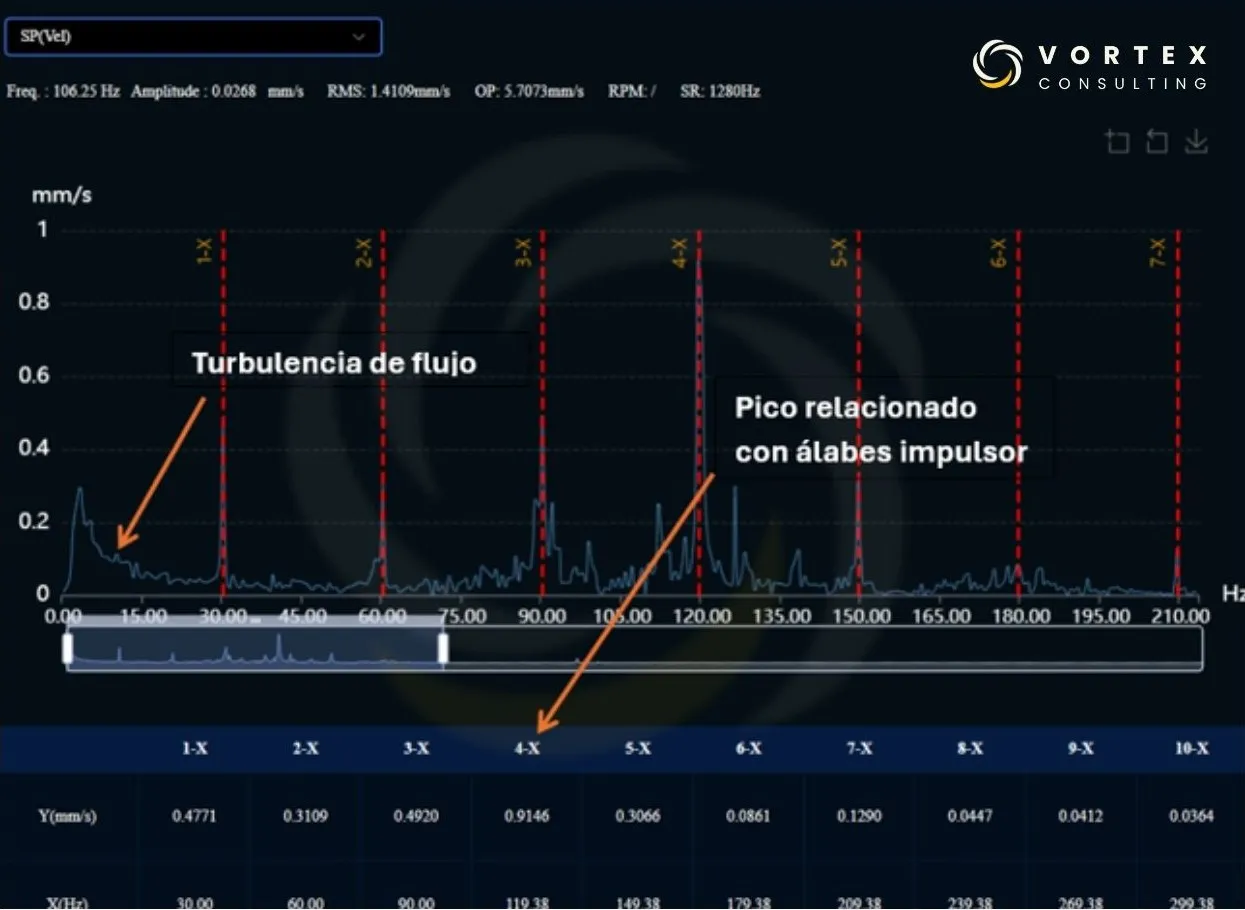

Frecuencia de paso de álabes (Vane Pass Frequency)

Cada vez que un álabe del impulsor pasa frente a la voluta o a los difusores de la bomba, genera un pulso de presión. La repetición periódica de estos pulsos produce una frecuencia conocida como frecuencia de paso de álabes (Vane Pass Frequency o VPF), que se calcula multiplicando la velocidad de giro por el número de álabes del impulsor:

VPF (Hz) = Velocidad de giro (Hz) × Número de álabes

Si la velocidad se expresa en RPM, debe dividirse entre 60.

En condiciones normales de operación, esta frecuencia está presente en el espectro con una amplitud moderada y estable. La VPF está presente en prácticamente todas las bombas centrífugas y, por sí sola, no indica una condición de falla. Su interpretación debe basarse en la amplitud, la evolución temporal y el comportamiento de sus armónicos.

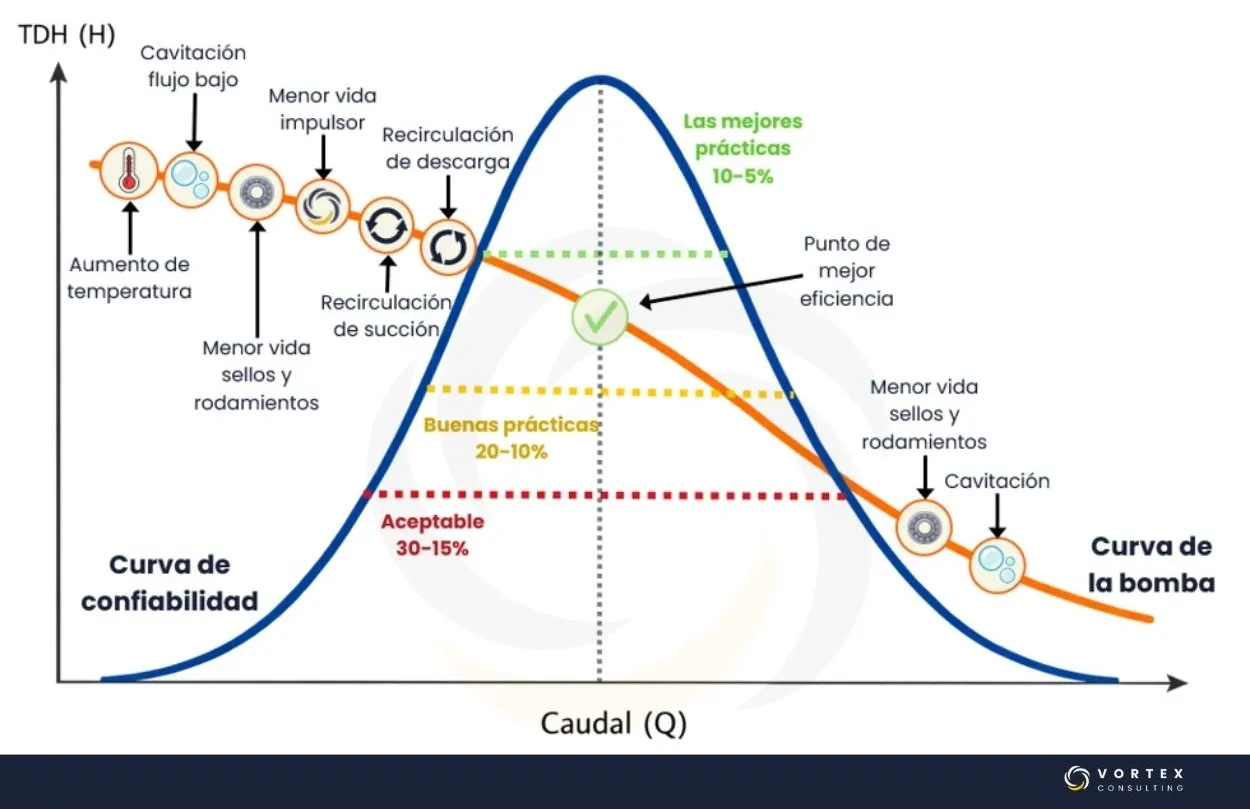

El problema aparece cuando la bomba opera lejos de su Punto de Mejor Eficiencia (Best Efficiency Point, BEP).

Cuando el caudal es significativamente inferior o superior al diseño, la distribución de presiones dentro de la voluta deja de ser uniforme y los pulsos generados por el paso de cada álabe se vuelven más intensos y asimétricos. El resultado es un incremento notable de la VPF en el espectro, acompañado frecuentemente de sus armónicos y de un aumento general del ruido hidráulico.

Este patrón es especialmente importante porque puede confundirse con fallas mecánicas si el analista no considera las condiciones de operación en el momento de la medición. Una VPF elevada con niveles de vibración globales aumentados, sin frecuencias características de rodamientos ni patrones de desbalance, debe orientar el diagnóstico hacia el sistema hidráulico antes de intervenir los componentes mecánicos.

Recirculación

Cuando la bomba opera lejos de su BEP, pueden generarse recirculaciones internas tanto en la succión como en la descarga. Estas condiciones producen fluctuaciones hidráulicas que incrementan los niveles de vibración y generan patrones espectrales que pueden confundirse fácilmente con fallas mecánicas. Identificar que el origen es hidráulico requiere correlacionar los datos de vibración con las variables de proceso. La recirculación en succión y en descarga puede generar patrones vibracionales diferentes, por lo que resulta importante conocer el régimen de operación de la bomba y el diseño hidráulico del sistema.

¿Cómo interpretar el espectro de una bomba centrífuga?

La infografía anterior ofrece una visión general de las principales fuentes de vibración en una bomba centrífuga. A partir de ella, el analista puede profundizar en la interpretación del espectro considerando las características particulares de cada componente y las condiciones de operación del equipo. Algunos patrones comúnmente observados:

Patrón espectral	Posible causa
1X RPM dominante en radial	Desbalance del impulsor
1X y 2X RPM con vibración axial elevada	Desalineación
Múltiples armónicos de 1X	Holgura mecánica
Frecuencias BPFO, BPFI, BSF y FTF	Defectos en rodamientos
Incremento de banda ancha en altas frecuencias	Cavitación, recirculación u otros fenómenos hidráulicos
VPF elevada con armónicos	Operación lejos del BEP o interacción hidráulica asociada al paso de álabes

Un mismo espectro puede contener evidencias de varias fallas simultáneamente, por lo que el diagnóstico debe realizarse considerando el comportamiento global de la máquina y no una única componente de forma aislada.

La importancia del contexto operativo

Uno de los errores más comunes en el diagnóstico de bombas es interpretar un espectro sin conocer las condiciones bajo las cuales fue realizada la medición. Una bomba medida a caudal reducido puede mostrar niveles de vibración completamente diferentes a los que presenta cuando opera a plena carga, sin que exista ningún cambio en su estado mecánico.

Variables como el caudal, la presión de descarga, la temperatura del fluido, la velocidad de operación y el estado de las válvulas pueden modificar significativamente la respuesta vibracional del equipo. Por esta razón, el analista debe registrar siempre las condiciones de proceso en el momento de la medición y complementar los datos vibracionales con inspecciones visuales y tendencias históricas.

En la práctica, muchos diagnósticos erróneos en bombas centrífugas tienen su origen en mediciones realizadas fuera de las condiciones normales de operación. Establecer condiciones de referencia claras para cada punto de medición es una de las mejores prácticas dentro de cualquier programa de monitoreo basado en condición.

Conclusión

El diagnóstico vibracional de bombas centrífugas exige comprender que niveles elevados de vibración no siempre tienen un origen mecánico. La cavitación, la recirculación, la aireación y la operación lejos del BEP pueden generar niveles de vibración tan elevados como cualquier falla mecánica, y actuar sobre los componentes sin resolver la causa hidráulica condena el equipo a repetir el ciclo de falla.

Un analista que combina la lectura del espectro con el conocimiento del proceso dispone de una ventaja importante: no solo detecta la falla, sino que identifica dónde está su origen.
