Introducción: el analizador no hace al analista, pero importa

Un analizador de vibraciones es una inversión significativa. Y como toda inversión en instrumentación, la decisión de compra suele tomarse con demasiado peso en el precio y poco peso en los criterios técnicos que realmente determinan si el equipo es adecuado para la aplicación.

El resultado más común es uno de estos dos escenarios: un analizador sobredimensionado con funcionalidades que nunca se utilizan, o un equipo con limitaciones técnicas que impiden detectar las fallas para las que fue adquirido. Ambos son errores costosos.

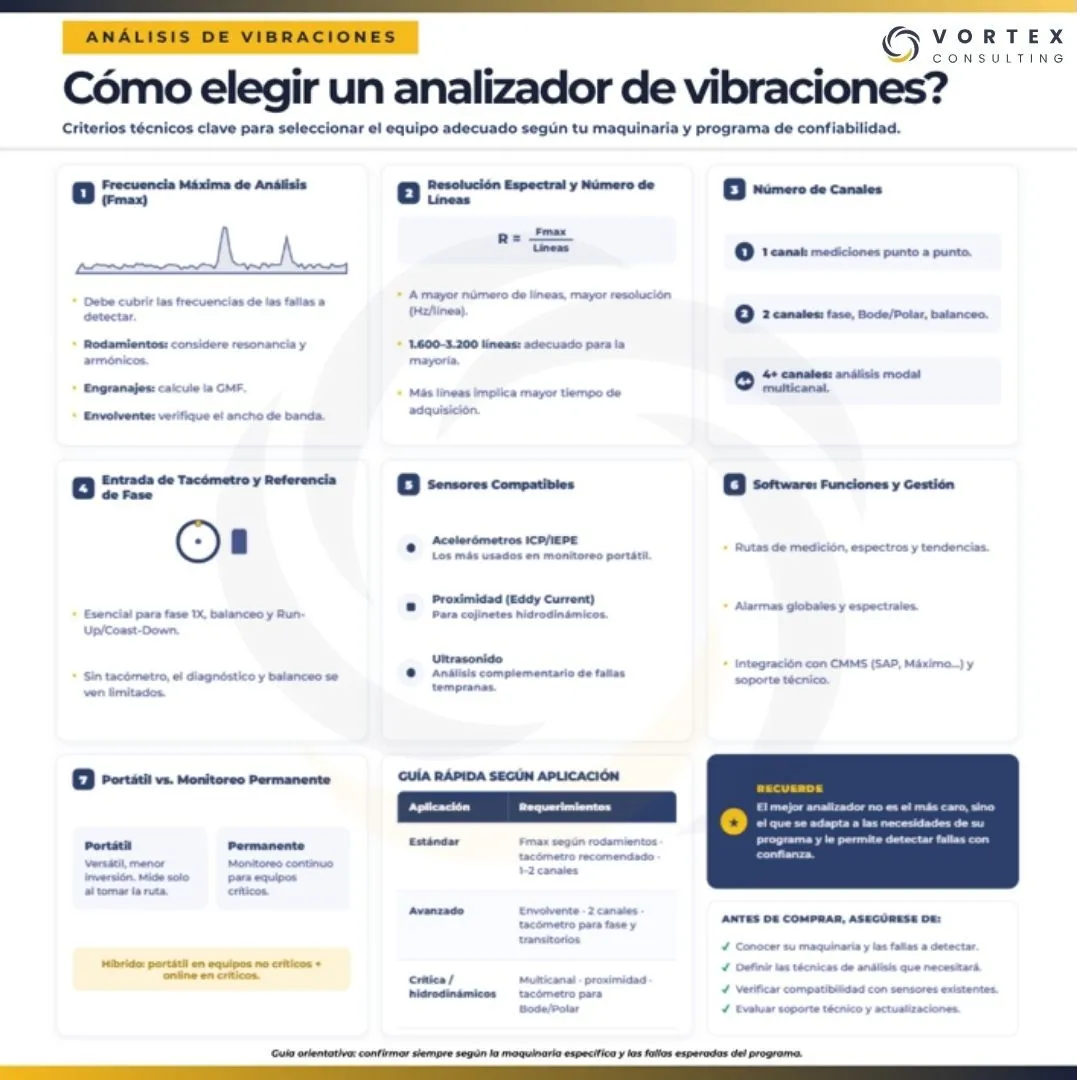

Este artículo describe los criterios técnicos fundamentales para seleccionar un analizador de vibraciones de forma fundamentada, con independencia de marca o modelo, y una guía práctica de selección según el tipo de programa y aplicación.

¿Qué preguntas hacer antes de comprar un analizador?

Antes de comparar especificaciones técnicas, conviene responder algunas preguntas sobre el programa que se quiere construir. Las respuestas determinan directamente qué criterios técnicos importan más en la decisión.

• ¿Qué tipo de maquinaria voy a medir, y qué tan crítica es?
• ¿Qué fallas espero encontrar con mayor frecuencia?
• ¿Voy a realizar balanceo de rotores en campo?
• ¿Necesito análisis de envolvente para detección temprana en rodamientos?
• ¿Hay maquinaria con cojinetes hidrodinámicos en el programa?
• ¿El programa se basa en rutas periódicas, en monitoreo permanente, o en una combinación de ambos?
• ¿El software necesita integrarse con un sistema de gestión de mantenimiento existente?

Las secciones siguientes desarrollan los criterios técnicos que responden a cada una de estas preguntas.

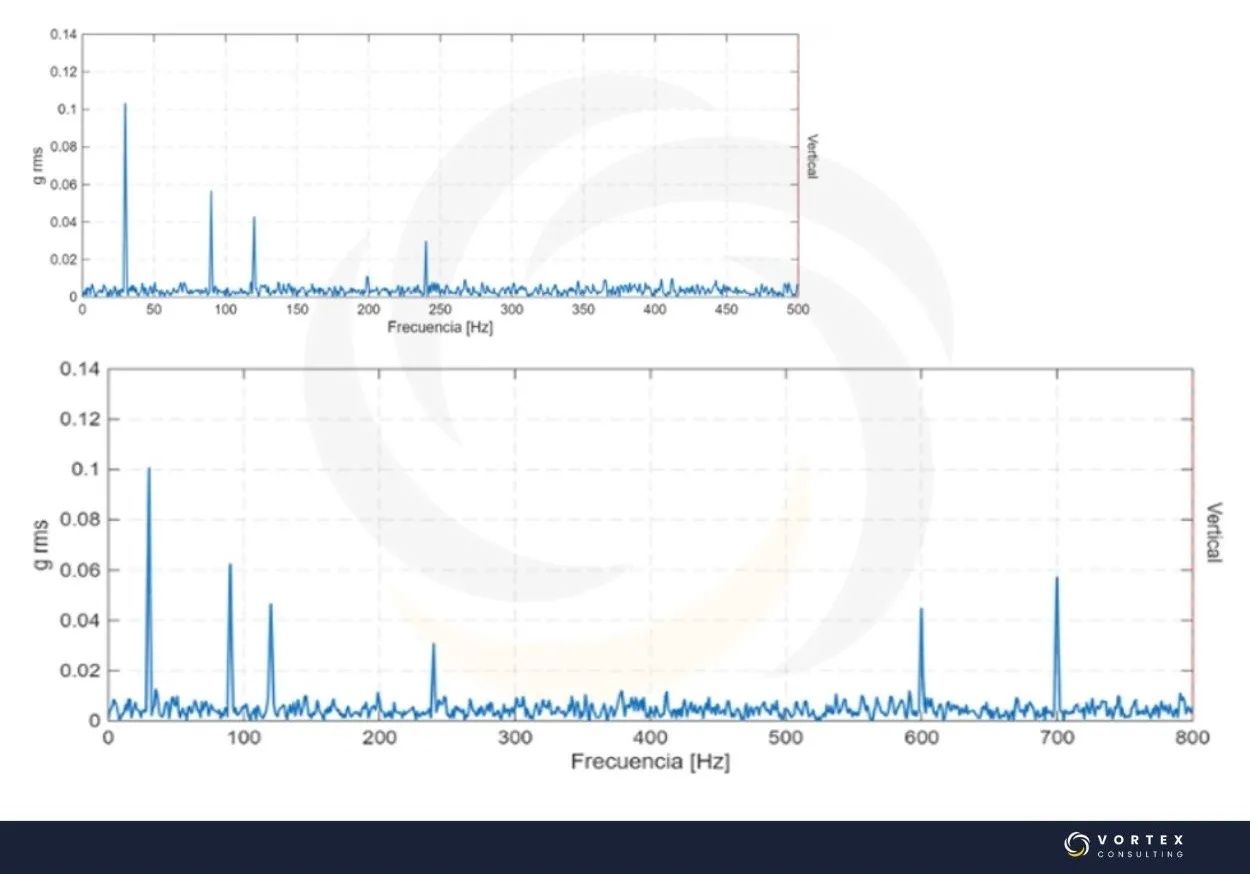

Frecuencia máxima de análisis (Fmax)

La frecuencia máxima de análisis (Fmax) es uno de los parámetros más importantes del analizador, pero no debe seleccionarse de forma aislada. Debe responder a las frecuencias que será necesario medir según el tipo de maquinaria, las fallas esperadas y las técnicas de análisis que formarán parte del programa.

La regla general es que la Fmax debe cubrir al menos las frecuencias características de las fallas que se desean detectar en la maquinaria del programa. Esto implica conocer previamente qué equipos se van a monitorear y qué fallas se esperan encontrar.

Como referencia práctica:

Desbalance, desalineación y holgura: se manifiestan a bajas frecuencias (1X, 2X y sus armónicos). Una Fmax de 500 a 1.000 Hz suele ser suficiente para la mayoría de las aplicaciones básicas.

Defectos en rodamientos: las frecuencias características BPFO, BPFI, BSF y FTF dependen de la geometría del rodamiento y de la velocidad de giro. Para seleccionar la Fmax no basta con calcular estas frecuencias; también debe considerarse la banda de resonancia donde se manifiestan los impactos y los armónicos necesarios para el diagnóstico.

Problemas en engranajes: la GMF puede ubicarse en rangos de frecuencia muy variables dependiendo del número de dientes y la velocidad. Es necesario calcular la GMF de los engranajes del programa antes de definir la Fmax necesaria.

Análisis de envolvente y alta frecuencia: la capacidad requerida depende de la banda de demodulación seleccionada, del sensor y de la respuesta dinámica de la máquina. En aplicaciones industriales pueden utilizarse bandas desde varios kHz hasta decenas de kHz, por lo que debe verificarse tanto el ancho de banda del analizador como el del acelerómetro y su método de montaje.

Un error frecuente es seleccionar la Fmax más baja disponible para reducir costos, sin considerar que muchas fallas incipientes se manifiestan inicialmente con mayor claridad en rangos de alta frecuencia.

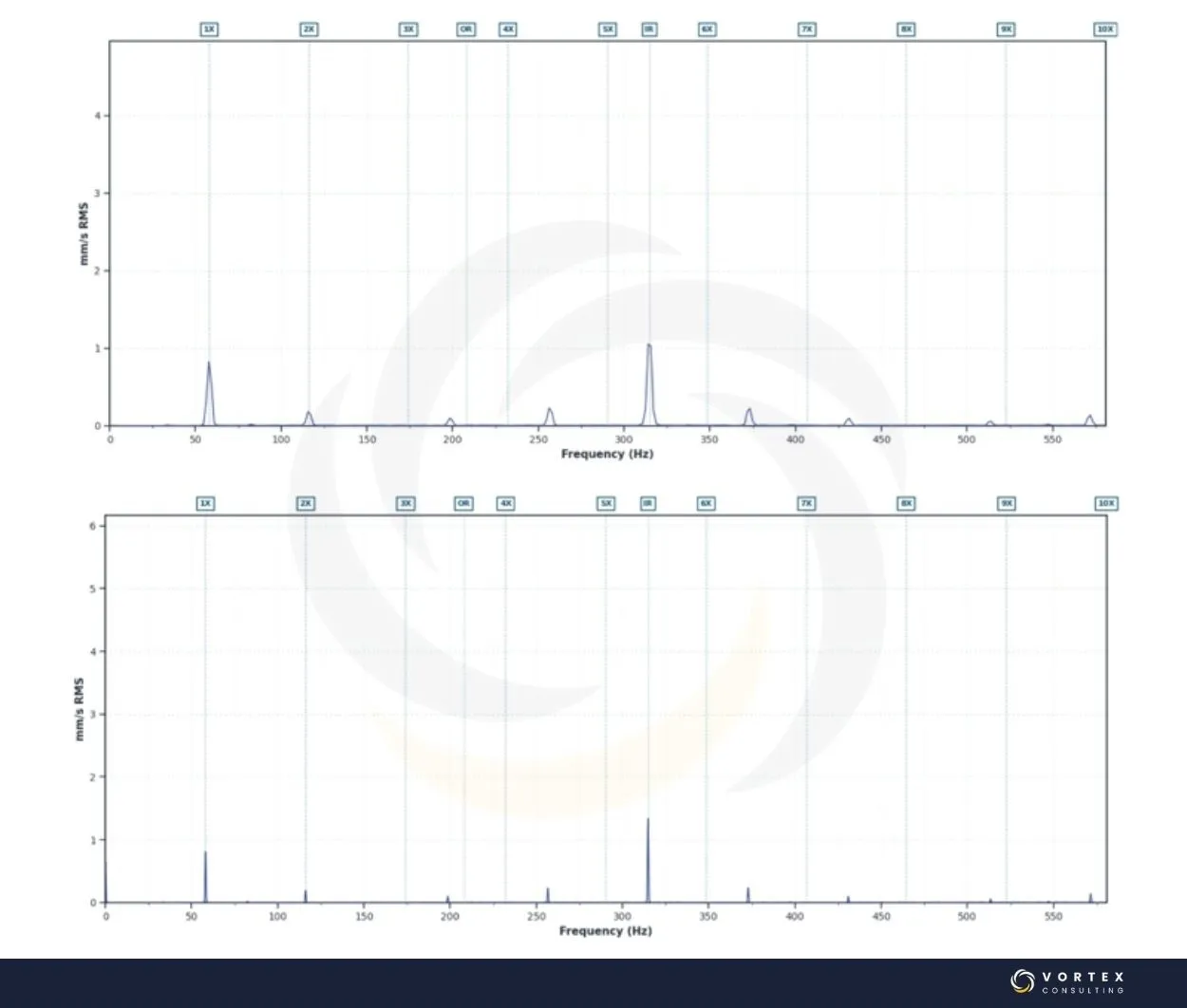

Resolución espectral y número de líneas

La resolución espectral determina la capacidad del analizador para distinguir dos frecuencias cercanas entre sí en el espectro. Se expresa en Hz por línea y depende de dos factores: la Fmax seleccionada y el número de líneas espectrales.

Resolución = Fmax / Número de líneas

A mayor número de líneas, mayor resolución espectral y mayor capacidad para identificar frecuencias próximas, como las bandas laterales de deslizamiento en motores eléctricos o las bandas laterales de engranajes con velocidades similares.

Los analizadores modernos suelen ofrecer entre 400 y 6.400 líneas. Para muchas aplicaciones industriales, 1.600 o 3.200 líneas ofrecen una resolución adecuada. La selección debe realizarse considerando la Fmax, la separación entre las frecuencias de interés y el tiempo de adquisición disponible. Para diagnósticos avanzados, como el análisis de bandas de deslizamiento en motores o la identificación de frecuencias características muy próximas entre sí, la configuración debe proporcionar una resolución en Hz por línea suficiente para separar las componentes de interés. Esto puede requerir 3.200 líneas o más, reducir la Fmax, aumentar el tiempo de adquisición o utilizar funciones de zoom espectral.

Es importante entender que aumentar el número de líneas incrementa el tiempo de adquisición de cada medición. En programas con rutas extensas, este factor puede afectar la productividad del analista.

Otros dos parámetros que conviene revisar, aunque no requieran un análisis extenso, son el rango dinámico del equipo (su capacidad para medir señales de baja y alta amplitud simultáneamente sin distorsión) y la capacidad de almacenamiento o memoria interna, especialmente en programas con rutas extensas o períodos largos entre descargas de datos.

Número de canales

El número de canales determina cuántas señales puede adquirir el analizador de forma simultánea.

Analizadores de un canal: adquieren una señal a la vez. Son suficientes para programas de monitoreo rutinario con rutas de medición en puntos individuales. Su limitación principal es que no permiten comparar señales simultáneas ni medir fase entre dos puntos al mismo tiempo.

Analizadores de dos canales: permiten adquirir dos señales simultáneamente, lo que habilita el análisis de fase entre puntos, la construcción de funciones de transferencia y algunas aplicaciones de análisis modal básico.

Analizadores multicanal (4, 8, 16 canales o más): utilizados principalmente en aplicaciones de análisis modal, pruebas estructurales y monitoreo de maquinaria crítica con múltiples puntos de medición simultáneos. Su costo es significativamente mayor y su uso está justificado en aplicaciones específicas.

Para la mayoría de los programas de mantenimiento predictivo industrial, un analizador de dos canales representa un excelente equilibrio entre costo y capacidad técnica.

Entrada de tacómetro y referencia de fase

La disponibilidad de una entrada de tacómetro es un criterio que muchos compradores subestiman y que luego lamentan no haber considerado.

El tacómetro proporciona la referencia de fase necesaria para:

Medir la fase de la componente 1X de forma precisa.

Realizar balanceo de rotores en campo.

Construir diagramas de Bode y Polar durante Run-Up y Coast-Down.

Confirmar diagnósticos ambiguos mediante análisis de fase.

Un analizador sin entrada de tacómetro limita significativamente las capacidades diagnósticas del programa, especialmente en aplicaciones donde la fase es una herramienta indispensable. Si el programa incluye balanceo en campo o análisis de transitorios de velocidad, la entrada de tacómetro no es opcional.

Tipos de sensores compatibles

El analizador debe ser compatible con los sensores que se utilizarán en el programa. Los más comunes en aplicaciones industriales son:

Acelerómetros (ICP / IEPE): son los sensores más utilizados en programas de monitoreo portátil. Miden aceleración y permiten obtener velocidad y desplazamiento mediante integración. La mayoría de los analizadores modernos incluyen alimentación ICP integrada.

Sensores de velocidad (geófonos): han sido reemplazados en gran medida por acelerómetros en programas modernos de monitoreo portátil, aunque continúan utilizándose en aplicaciones específicas de baja frecuencia y maquinaria de gran tamaño.

Sensores de proximidad (eddy current): utilizados en maquinaria con cojinetes hidrodinámicos para medir desplazamiento relativo del eje. Requieren acondicionamiento de señal específico, y no todos los analizadores portátiles son compatibles sin adaptadores adicionales.

Micrófonos y sondas de ultrasonido: algunos analizadores avanzados incluyen entradas para sensores de ultrasonido, lo que permite combinar análisis de vibraciones y ultrasonido en un mismo equipo.

Verificar la compatibilidad del analizador con los sensores existentes en el programa, o los que se planea adquirir, evita costos adicionales de adaptadores o incompatibilidades técnicas.

Funciones avanzadas a considerar

Además de las especificaciones de hardware, vale la pena revisar qué funciones de análisis incluye el software del analizador, ya que muchas decisiones de compra terminan definiéndose por esto:

Análisis de envolvente para detección temprana de defectos en rodamientos.

Balanceo de rotores en campo, en uno o dos planos.

Diagramas de Bode y Polar para evaluar el comportamiento dinámico del rotor.

Análisis de órbitas del eje en maquinaria con cojinetes hidrodinámicos.

Captura de transitorios y formas de onda largas, con registro simultáneo de velocidad, para generar diagramas de Bode, Polar, waterfall, espectrogramas o análisis por órdenes durante Run-Up y Coast-Down.

No todos los programas necesitan todas estas funciones desde el primer día, pero conviene verificar si el analizador las incluye de fábrica o si requieren licencias adicionales, ya que esto puede representar un costo oculto importante.

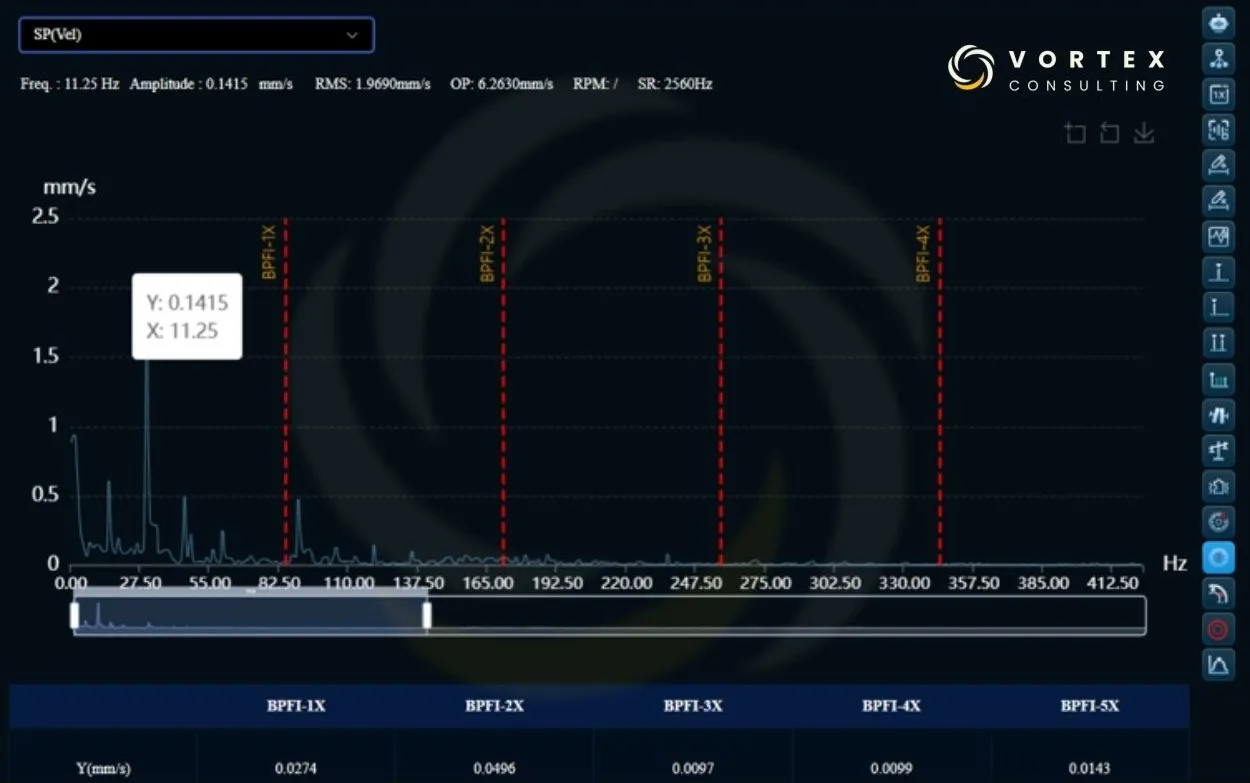

Software de gestión y análisis de datos

El hardware del analizador es solo una parte de la inversión. El software de gestión de datos es igual de importante y frecuentemente menos evaluado durante el proceso de compra.

Los aspectos clave a evaluar en el software:

Gestión de rutas de medición: capacidad para programar rutas, puntos de medición, parámetros y alarmas de forma estructurada.

Análisis espectral y de tendencias: herramientas para visualizar espectros, formas de onda, tendencias históricas y comparaciones entre campañas.

Configuración de alarmas: posibilidad de definir alarmas globales y espectrales por punto de medición con criterios técnicos propios.

Integración con sistemas de gestión de mantenimiento (CMMS): la capacidad de exportar datos e informes hacia sistemas como SAP, Maximo u otros es un factor crítico en plantas con sistemas de gestión integrados.

Actualizaciones y soporte técnico: un software que no se actualiza queda obsoleto rápidamente. Evaluar el historial de actualizaciones del fabricante y la disponibilidad de soporte técnico en el idioma local es tan importante como las funcionalidades actuales.

Robustez y uso industrial

Un criterio que suele pasarse por alto, pero que afecta directamente la productividad diaria del analista, es la robustez y usabilidad del equipo en condiciones reales de planta.

Antes de comprar, conviene evaluar el peso, la autonomía de batería, la clasificación de protección (IP), la resistencia a caídas, la visibilidad de la pantalla bajo luz solar directa, la facilidad de uso con guantes de trabajo, la disponibilidad de conectores y las condiciones ambientales de operación permitidas. Un equipo técnicamente avanzado puede resultar poco productivo si no está diseñado para las condiciones reales de la planta donde se utilizará.

Portátil vs. sistema de monitoreo permanente

La elección entre un analizador portátil y un sistema de monitoreo permanente depende fundamentalmente de la criticidad de los equipos y de los objetivos del programa.

Analizador portátil: es la solución más común en programas de mantenimiento predictivo industrial. Permite monitorear un número elevado de equipos con una inversión moderada. Su limitación es que solo captura datos en el momento de la medición, por lo que condiciones intermitentes o de evolución rápida pueden pasar desapercibidas entre campañas.

Sistema de monitoreo permanente: instala sensores fijos en los equipos y adquiere datos de forma continua o a intervalos programados. Es la solución adecuada para maquinaria crítica sin redundancia, cuya parada tiene consecuencias graves para el proceso. Su costo es significativamente mayor, tanto en hardware como en instalación y mantenimiento del sistema.

Soluciones híbridas: combinan monitoreo permanente en equipos críticos con rutas portátiles en equipos de menor criticidad. Es la estrategia más común en plantas industriales maduras y representa el mejor equilibrio entre costo y cobertura.

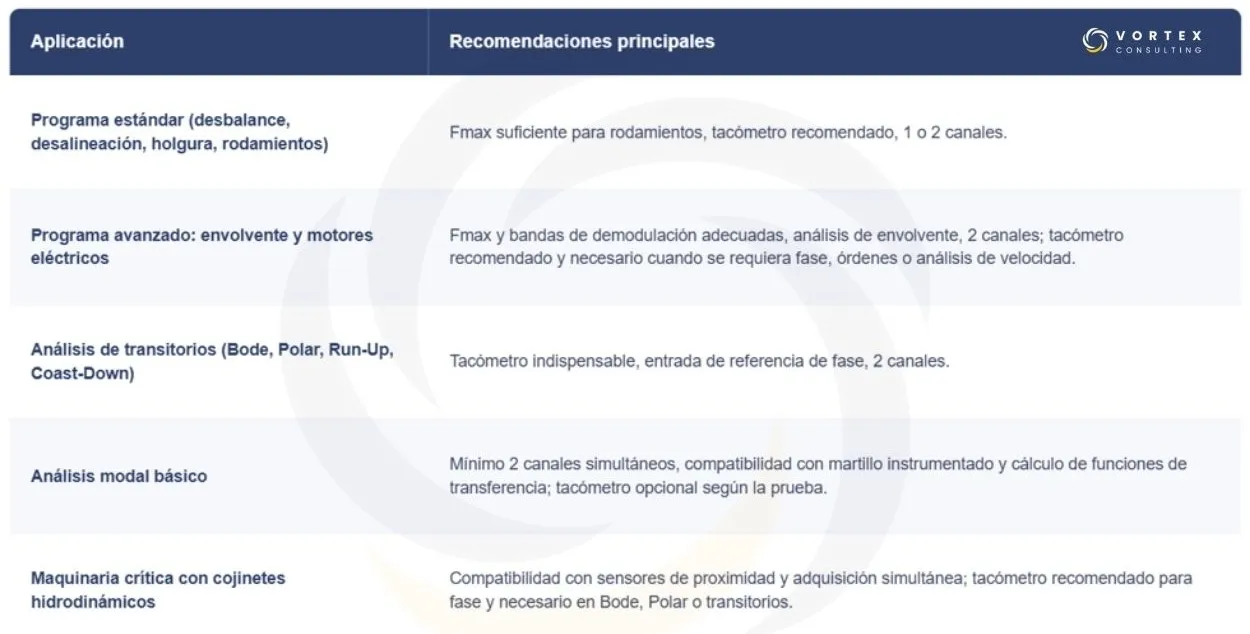

Guía práctica de selección según aplicación

Una vez definidos los criterios técnicos, resulta útil resumir qué combinación de características suele requerir cada tipo de programa.

Esta guía es orientativa. Las necesidades reales del programa deben confirmarse analizando la maquinaria específica, las fallas esperadas y las técnicas de diagnóstico que se planea utilizar.

Conclusión

Seleccionar el analizador de vibraciones correcto no es una decisión que deba tomarse basándose únicamente en el precio o en la reputación de una marca. Los criterios técnicos (Fmax, resolución, canales, compatibilidad con sensores, entrada de tacómetro y software) deben evaluarse siempre en función de las necesidades específicas del programa y de la maquinaria que se va a monitorear.

Un analizador bien seleccionado es una herramienta que acompaña al programa durante años. Uno mal seleccionado es una limitación técnica que condiciona la calidad del diagnóstico desde el primer día. La pregunta que debe guiar la decisión no es qué características tiene un analizador, sino qué necesita el programa que se está construyendo.
