Análisis de Vibraciones

Fallas en engranajes: cómo diagnosticar la GMF y las bandas laterales mediante análisis de vibraciones

Fecha: 08/09/2026

8 minutos

Introducción: ¿Por qué los engranajes requieren un diagnóstico diferente?

Una caja reductora puede operar durante meses con un defecto incipiente en sus engranajes sin generar ruido audible ni síntomas evidentes. Cuando el problema finalmente se hace visible, el daño suele ser severo y la parada, urgente. Esta es precisamente la situación que el análisis de vibraciones permite evitar.

Los sistemas de transmisión por engranajes son componentes críticos en una gran variedad de equipos industriales: transportadores, molinos, mezcladores, ventiladores y turbinas, entre otros. Su función es transmitir potencia y modificar la velocidad o el torque, por lo que cualquier defecto puede afectar directamente la confiabilidad del proceso.

A diferencia de fallas como el desbalance o la desalineación, los problemas en engranajes generan firmas vibracionales más complejas. El análisis se centra en la Frecuencia de Engrane (Gear Mesh Frequency, GMF) y en el comportamiento de las bandas laterales que aparecen alrededor de esta frecuencia. Comprender estos patrones es fundamental para detectar desgaste, desalineación y fracturas de dientes antes de que evolucionen hacia una falla catastrófica.

Caja reductora con engranajes helicoidales utilizada para el diagnóstico de fallas mediante análisis de vibraciones
Caja reductora con engranajes helicoidales utilizada para el diagnóstico de fallas mediante análisis de vibraciones

La frecuencia de engrane (GMF): el punto de partida del diagnóstico

Cuando dos engranajes engranan entre sí, cada diente entra en contacto con el diente del engranaje opuesto generando una excitación periódica. Esta interacción produce una frecuencia conocida como Frecuencia de Engrane o Gear Mesh Frequency (GMF).

La GMF se calcula multiplicando la velocidad de giro del engranaje por el número de dientes que posee:

GMF (Hz) = Velocidad de giro (Hz) × Número de dientes

Si la velocidad se expresa en RPM, debe dividirse entre 60 antes de calcular la GMF.

Esta frecuencia suele ser la componente dominante cuando se analizan cajas reductoras mediante vibraciones y constituye la referencia principal para evaluar el estado de los dientes. Todos los engranajes que engranan entre sí generan la misma frecuencia de engrane, independientemente del número de dientes de cada rueda, ya que ambas expresiones son equivalentes: RPM del piñón × dientes del piñón = RPM de la rueda × dientes de la rueda. Su sola presencia en el espectro no indica falla, toda transmisión por engranajes la genera naturalmente. Lo que importa es su amplitud, su evolución en el tiempo y el comportamiento de las componentes que la rodean.

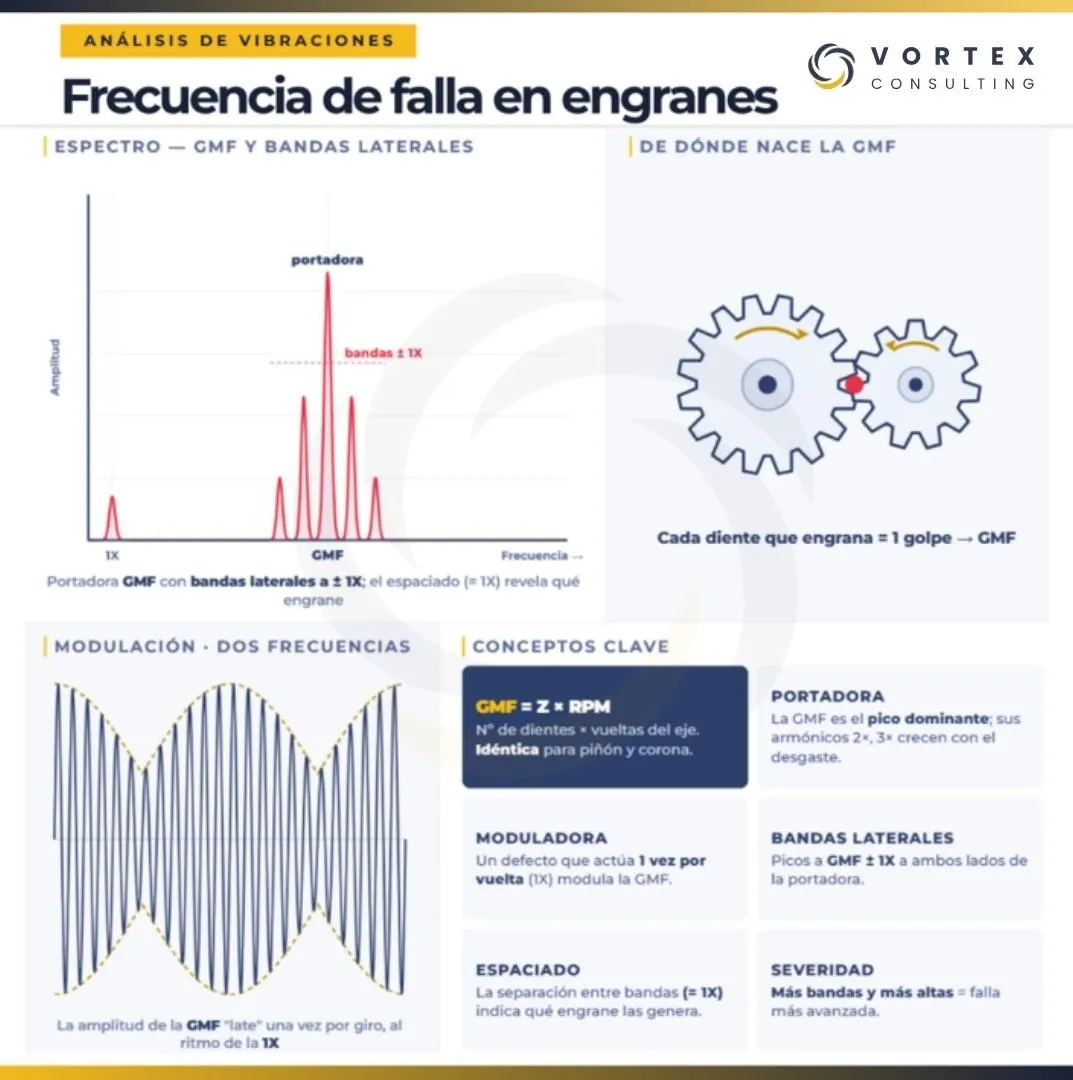

Frecuencia de engrane (GMF) y bandas laterales en el espectro de vibración de una transmisión por engranajes
Frecuencia de engrane (GMF) y bandas laterales en el espectro de vibración de una transmisión por engranajes

Patrones vibracionales asociados a fallas en engranajes

La interpretación del espectro no consiste únicamente en localizar la GMF. El comportamiento de esta frecuencia y de las componentes que la rodean proporciona información sobre el tipo y la severidad del defecto.

Desgaste de dientes

El desgaste uniforme modifica progresivamente la geometría del perfil del diente. En sus primeras etapas suele provocar un incremento moderado de la GMF y, en algunos casos, de sus primeros armónicos, sin generar alteraciones importantes en el resto del espectro. Conforme el desgaste avanza, la energía vibratoria aumenta y comienzan a aparecer armónicos y bandas laterales. Este tipo de deterioro suele estar asociado a lubricación deficiente, contaminación o largas horas de operación.

Desalineación de engranajes y ejes

La desalineación entre los ejes que soportan los engranajes modifica la distribución de carga sobre los dientes durante el engrane. Como consecuencia, la transmisión deja de trabajar de forma uniforme y pueden aparecer incrementos en la amplitud de la GMF, armónicos y bandas laterales asociadas a la velocidad de giro de los ejes. Si la condición persiste, el esfuerzo localizado acelera el desgaste de los dientes y favorece la aparición de daños superficiales como el pitting. La interpretación debe realizarse conjuntamente con el análisis de alineación, el estado de los rodamientos y el comportamiento general de la caja reductora.

Dientes fracturados o dañados

La fractura parcial o total de un diente genera una alteración importante en el patrón de contacto entre los engranajes. Este defecto suele producir impactos de gran amplitud durante cada revolución del engranaje afectado, acompañados por incrementos significativos en la GMF, armónicos y bandas laterales. En etapas avanzadas también es común observar distorsiones importantes en la forma de onda temporal.

Excentricidad y errores geométricos

Cuando un engranaje presenta excentricidad, error de paso entre dientes o errores geométricos de fabricación, la carga transmitida durante el engrane deja de ser uniforme. Como consecuencia aparecen modulaciones periódicas que generan bandas laterales alrededor de la frecuencia de engrane. Aunque estas condiciones no siempre representan una falla crítica, pueden acelerar el desgaste de los dientes y favorecer la aparición de otros problemas mecánicos.

Sobrecarga de la transmisión

La operación bajo cargas superiores a las previstas puede incrementar significativamente los esfuerzos de contacto entre los dientes, acelerando el desgaste y favoreciendo la aparición de otros mecanismos de deterioro. Desde el punto de vista del análisis de vibraciones, una sobrecarga sostenida puede manifestarse como un aumento de la amplitud de la Frecuencia de Engrane (GMF) y de sus armónicos. Si además existen defectos en los dientes o problemas de alineación, es habitual observar un incremento en las bandas laterales debido a las variaciones de carga durante el engrane. La interpretación debe realizarse considerando las condiciones reales de operación, ya que un aumento de la carga del proceso no siempre indica una condición anormal de la transmisión.

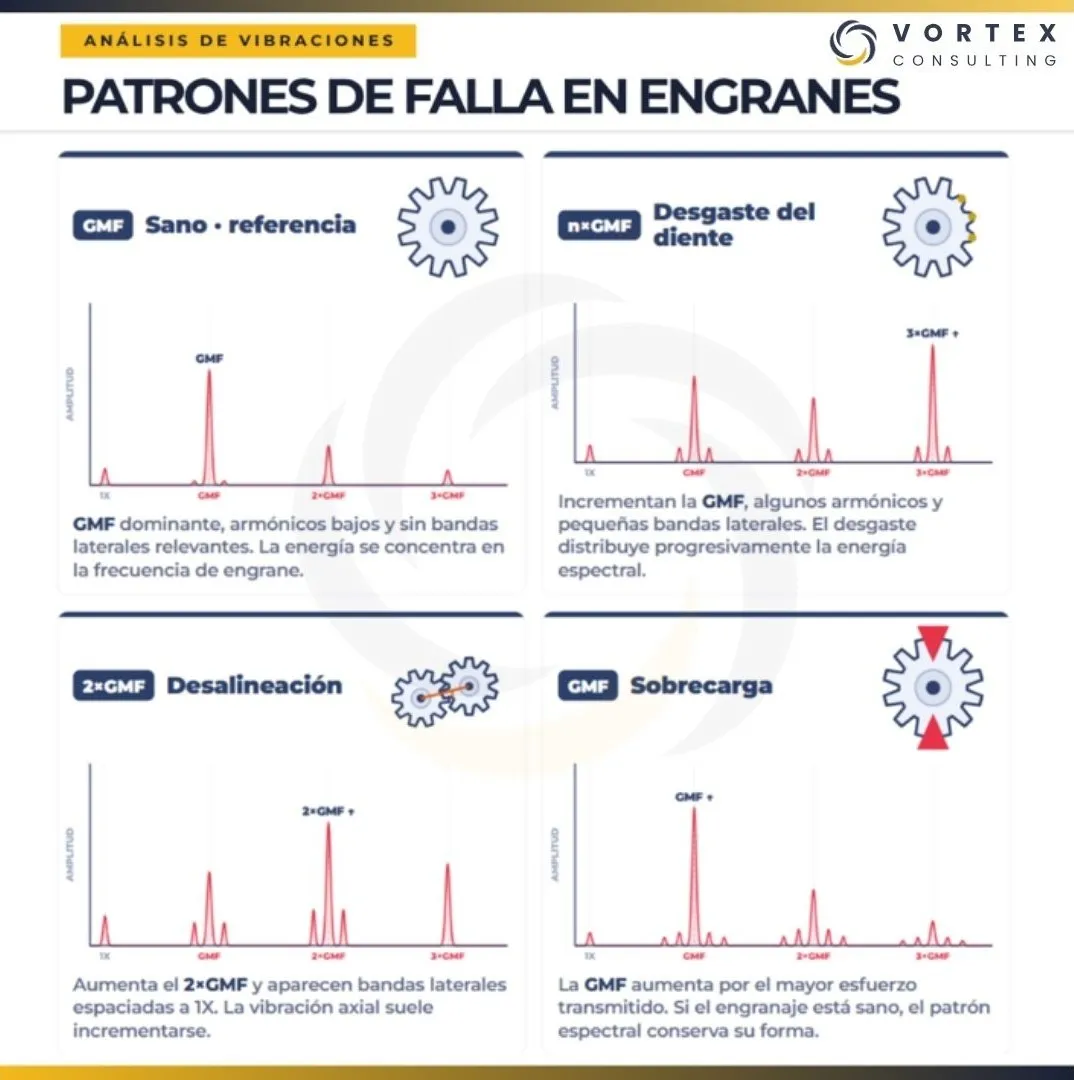

Comparación de los patrones de falla en engranajes asociados a GMF, desgaste del diente, desalineación y sobrecarga
Comparación de los patrones de falla en engranajes asociados a GMF, desgaste del diente, desalineación y sobrecarga

Bandas laterales: el indicador más importante del diagnóstico

Uno de los errores más comunes consiste en evaluar únicamente la amplitud de la GMF. En realidad, uno de los indicadores más importantes del estado de un engranaje es la aparición de bandas laterales alrededor de la frecuencia de engrane.

Estas bandas son consecuencia de una modulación provocada por variaciones en la carga transmitida o por defectos localizados en los dientes. Cuando un único diente presenta una anomalía, la vibración generada durante el engrane cambia cada vez que ese diente vuelve a entrar en contacto. Esta repetición produce componentes distribuidas simétricamente alrededor de la GMF, separadas normalmente por la velocidad de giro del eje asociado al engranaje defectuoso. En algunos casos también pueden aparecer alrededor de los armónicos de la GMF, especialmente cuando el defecto evoluciona.

La separación entre bandas laterales permite identificar cuál de los engranajes está fallando. Si las bandas están separadas por la velocidad de giro del piñón, el defecto está en el piñón. Si la separación corresponde a la velocidad de la rueda, el defecto está en la rueda. Este detalle convierte a las bandas laterales en una herramienta diagnóstica de gran precisión.

En muchos casos, la evolución de las bandas laterales proporciona más información sobre el deterioro del engranaje que el incremento de la propia GMF.

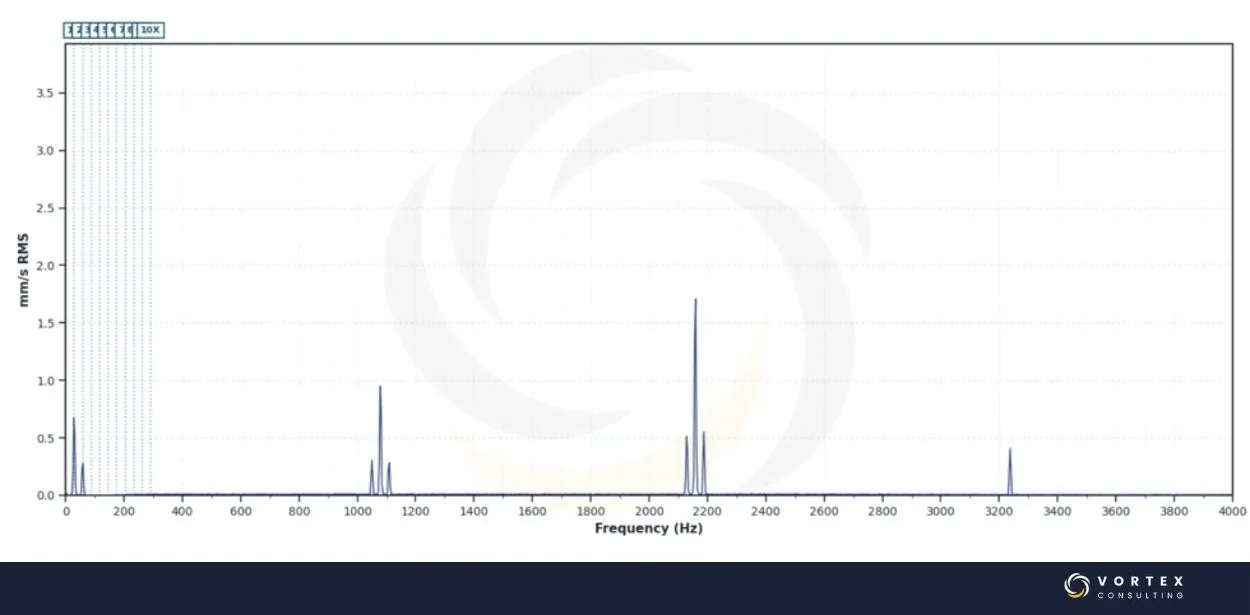

Espectro de vibración con bandas laterales alrededor de la Frecuencia de Engrane (GMF) utilizadas para diagnosticar fallas en engranajes
Espectro de vibración con bandas laterales alrededor de la Frecuencia de Engrane (GMF) utilizadas para diagnosticar fallas en engranajes

¿Cómo evoluciona una falla de engranajes?

Las fallas en engranajes rara vez aparecen de forma repentina. Su desarrollo sigue una progresión que, bien monitorizada, ofrece tiempo suficiente para planificar la intervención.

Etapa inicial: las primeras señales suelen ser sutiles: un ligero incremento en la amplitud de la GMF y pequeñas variaciones en las tendencias de vibración. El resto del espectro permanece prácticamente sin cambios y los niveles globales no generan alarma. En esta etapa, solo un seguimiento sistemático de tendencias permite detectar la condición.

Etapa de desarrollo: comienzan a aparecer armónicos de la GMF y las primeras bandas laterales. La amplitud sigue creciendo de forma progresiva. El análisis del lubricante puede empezar a mostrar partículas metálicas que confirman el deterioro.

Etapa avanzada: los armónicos y las bandas laterales son claramente visibles en el espectro. Los niveles globales de vibración aumentan de forma significativa y la forma de onda temporal muestra impactos repetitivos. En esta etapa, la intervención ya no puede postergarse.

Etapa crítica: el espectro presenta un incremento generalizado del contenido de alta frecuencia, ruido de banda ancha y elevación del piso de ruido. La energía ya no se concentra en frecuencias específicas. La probabilidad de fractura de dientes o daños en rodamientos de la caja es alta. Operar en esta condición implica un riesgo elevado de falla catastrófica.

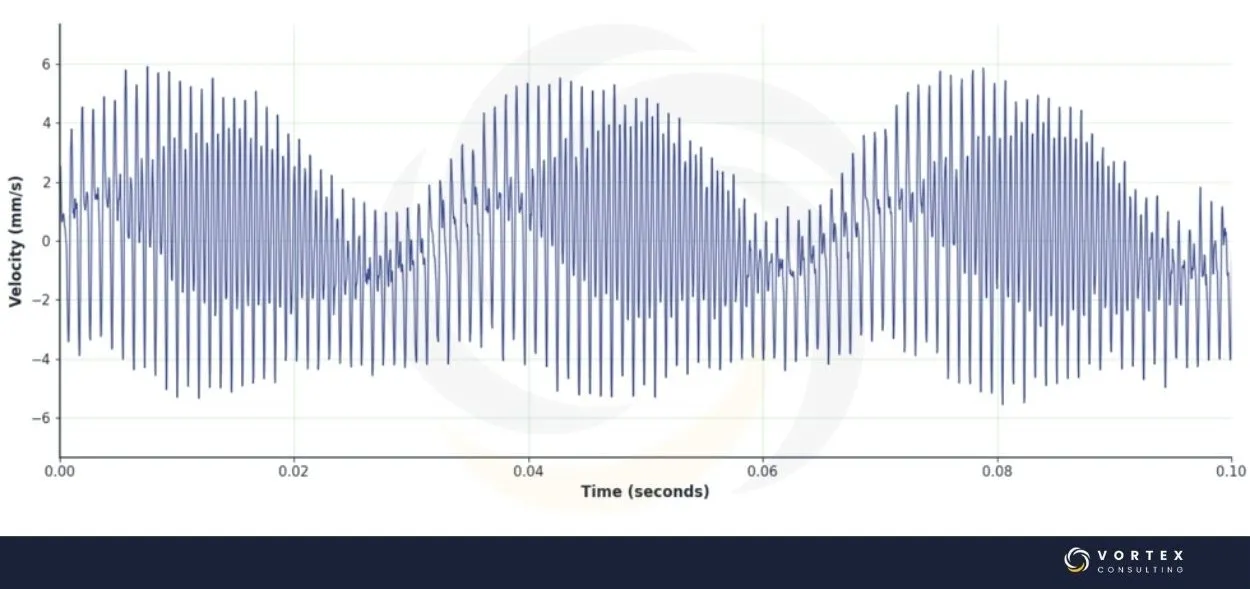

Forma de onda modulada característica de una falla en engranajes durante su evolución
Forma de onda modulada característica de una falla en engranajes durante su evolución

Confirmación del diagnóstico

La presencia de la GMF en el espectro no indica por sí sola la existencia de una falla. Toda transmisión por engranajes la genera naturalmente durante su funcionamiento. El diagnóstico confiable requiere evaluar varios factores de forma conjunta:

Evolución en el tiempo: una GMF que crece de forma sostenida en mediciones sucesivas tiene un peso diagnóstico mucho mayor que una amplitud elevada en una medición puntual. Las tendencias son la herramienta más importante para diferenciar una condición normal de una falla en desarrollo.

Armónicos y bandas laterales: su aparición y crecimiento progresivo confirman que el defecto está evolucionando. La distribución y separación de las bandas laterales orienta el diagnóstico hacia el componente específico que está fallando.

Forma de onda temporal: los impactos repetitivos visibles en la señal temporal refuerzan el diagnóstico espectral y permiten evaluar la severidad del problema con mayor precisión.

Fase: aunque la fase tiene menor protagonismo que en fallas como el desbalance o la desalineación, puede aportar información complementaria en algunos casos, especialmente cuando existen problemas simultáneos en la transmisión.

Análisis del lubricante: la presencia de partículas metálicas en el aceite de la caja reductora es una evidencia directa de desgaste activo y complementa de forma muy efectiva el diagnóstico vibracional.

Inspección visual: cuando las condiciones lo permiten, la inspección directa de los dientes confirma la condición observada en los datos y elimina la incertidumbre diagnóstica.

Conclusión

El diagnóstico de fallas en engranajes mediante análisis de vibraciones va mucho más allá de identificar la frecuencia de engrane. La GMF es el punto de partida, pero son los armónicos, las bandas laterales y su evolución en el tiempo los que realmente permiten evaluar el estado de la transmisión y tomar decisiones de mantenimiento fundamentadas.

Una caja reductora bien monitorizada raramente falla de forma inesperada. La información está en el espectro: el reto está en saber leerla.
