Introducción: ¿Qué es la holgura mecánica?

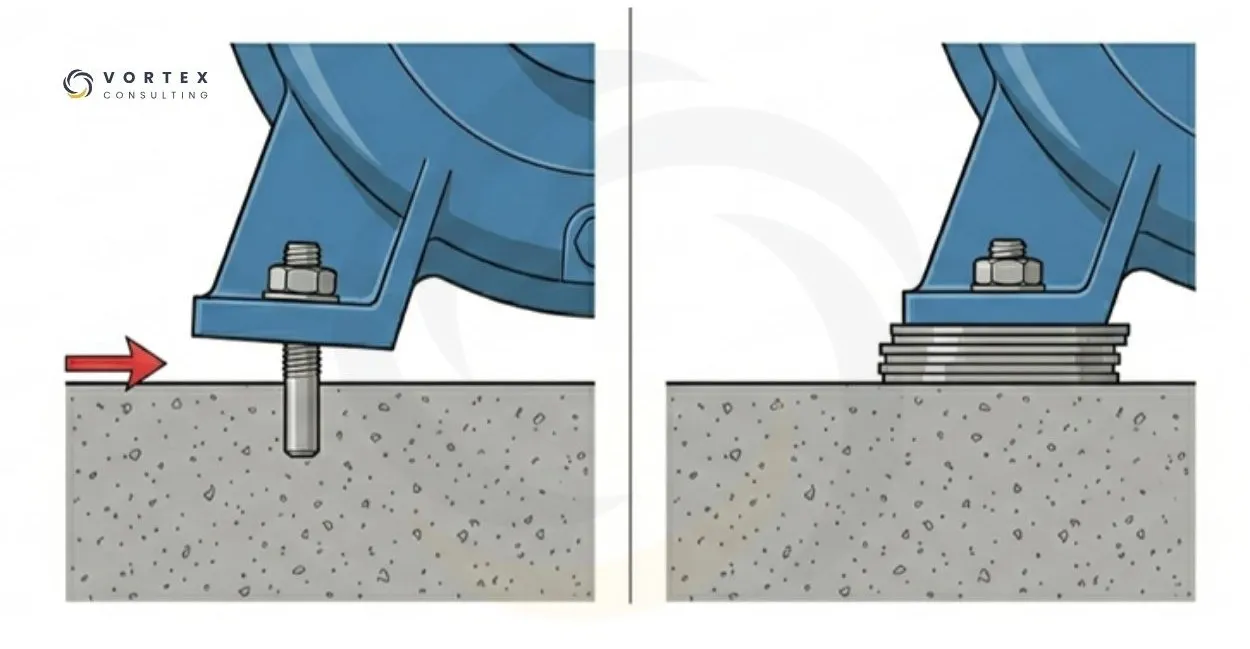

En el pedestal de un ventilador industrial o en la base de una bomba centrífuga, un perno flojo puede parecer un problema menor. Sin embargo, si no se detecta a tiempo, ese movimiento relativo entre componentes puede derivar en daños progresivos en rodamientos, estructuras y sistemas de transmisión. Eso es precisamente la holgura mecánica: movimiento no deseado entre componentes que deberían permanecer firmemente sujetos durante la operación.

A diferencia del desbalance o la desalineación, la holgura puede manifestarse de formas muy distintas dependiendo de su ubicación, severidad y del componente afectado. Esta variedad de síntomas la convierte en una de las fallas más complejas de diagnosticar mediante análisis de vibraciones.

¿Por qué la holgura es una falla difícil de diagnosticar?

La dificultad para diagnosticar la holgura radica en que no existe una única firma vibracional asociada a esta condición. Dependiendo del tipo de holgura presente, el espectro puede mostrar armónicos de la velocidad de giro, componentes subsincrónicas, ruido de banda ancha o incluso patrones similares a otras fallas mecánicas.

Además, es frecuente que la holgura se presente simultáneamente con problemas de desbalance, desalineación o desgaste de componentes, lo que complica aún más la interpretación de los datos.

Por esta razón, el diagnóstico confiable suele requerir el análisis conjunto del espectro, la forma de onda temporal, las condiciones mecánicas del equipo y la inspección física de la máquina.

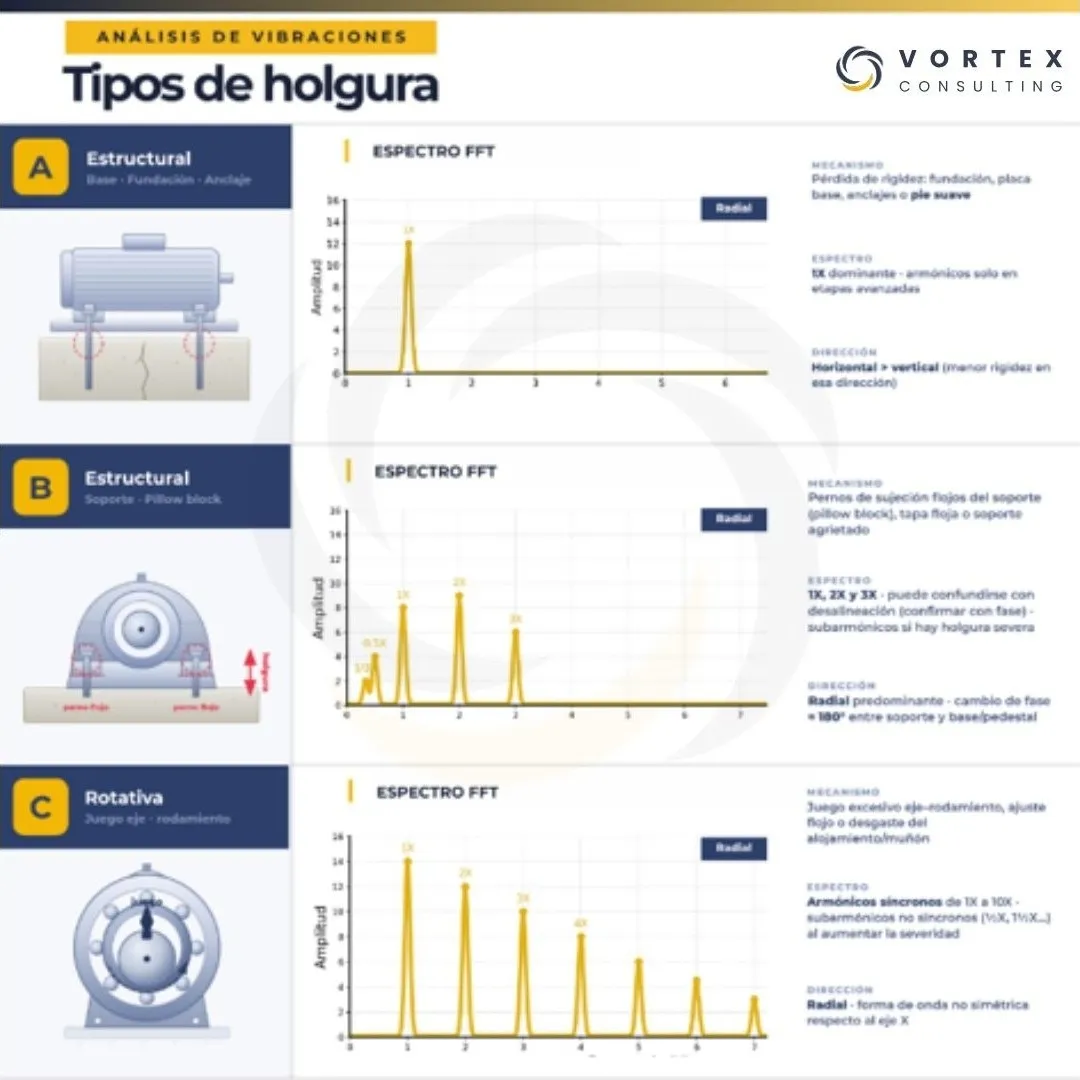

Tipos de holgura mecánica

Desde el punto de vista del análisis de vibraciones, la holgura mecánica suele clasificarse en tres categorías principales.

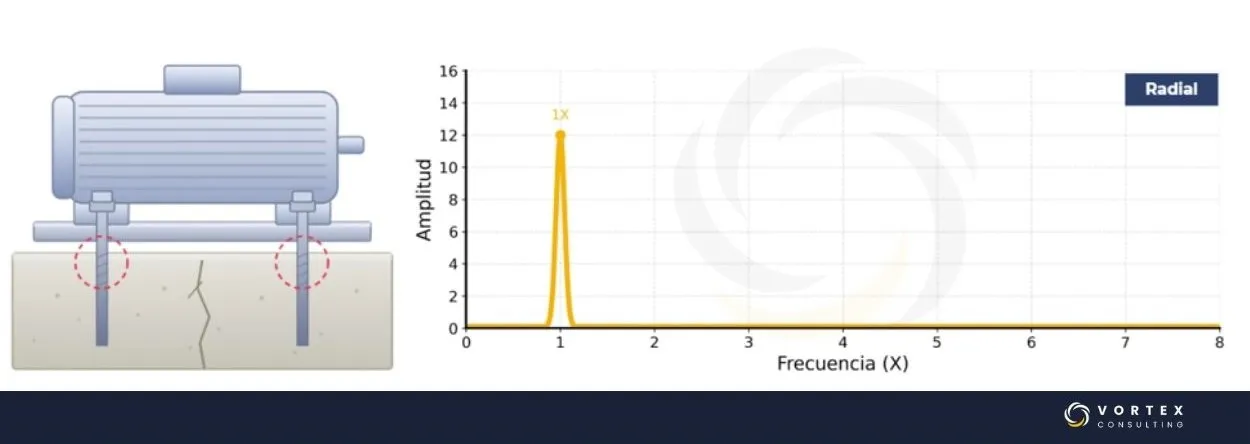

Holgura Tipo A (Holgura Estructural)

La holgura Tipo A está relacionada con debilidades o problemas en la estructura de soporte de la máquina. Puede originarse por deterioro de la cimentación, pérdida de rigidez estructural, deformaciones en la base o problemas asociados al pie cojo. Cuando la estructura pierde rigidez, la máquina puede experimentar movimientos excesivos que amplifican los niveles de vibración y modifican el comportamiento dinámico del sistema. En muchos casos, este tipo de holgura puede confundirse con problemas de resonancia o desbalance debido a la amplificación de determinadas frecuencias. Desde el punto de vista del análisis de vibraciones, es habitual observar una amplificación de la componente de velocidad de giro (1X RPM) y, dependiendo del comportamiento dinámico de la estructura, la presencia de armónicos o incluso fenómenos asociados a resonancia.

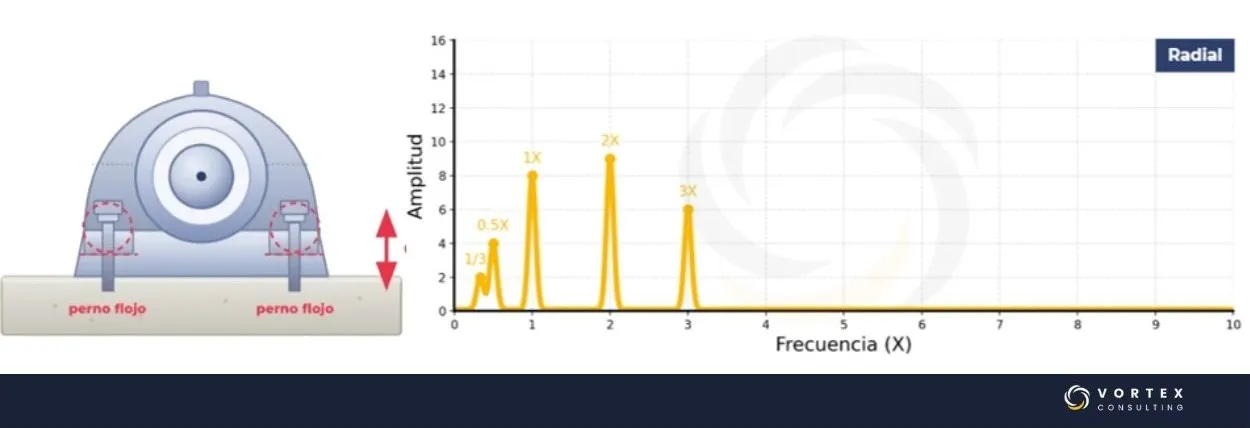

Holgura Tipo B (Holgura por Sujeción Deficiente)

La holgura Tipo B está asociada a elementos de fijación que han perdido su capacidad de mantener unidos los componentes mecánicos. Entre los casos más comunes se encuentran pernos flojos, tornillos de fijación deteriorados, soportes agrietados o elementos estructurales con insuficiente rigidez.

Esta condición permite movimientos relativos entre componentes que deberían permanecer inmóviles, generando impactos repetitivos durante la operación.

En equipos industriales es frecuente encontrar este tipo de holgura en bases de motores, pedestales de rodamientos, soportes de ventiladores y estructuras metálicas sometidas a vibración continua.

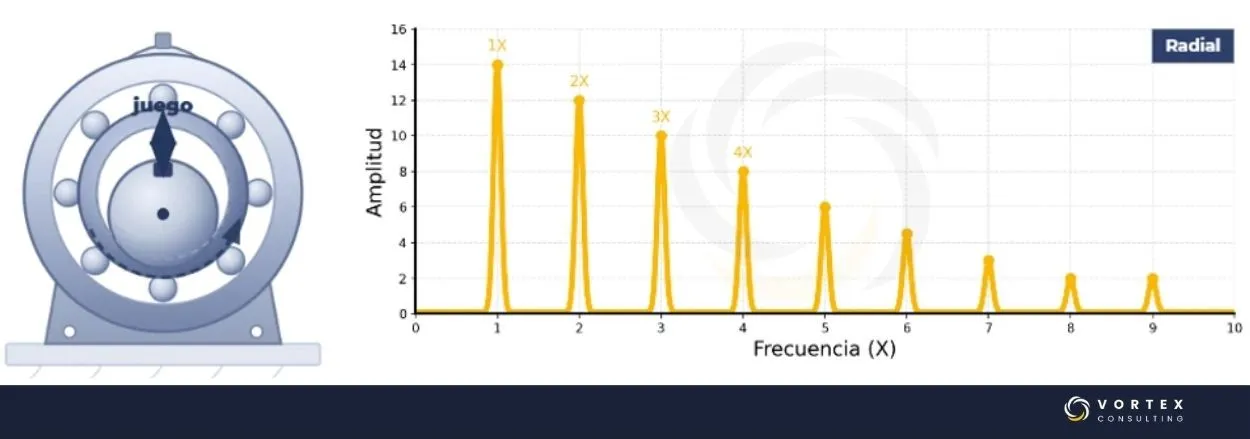

Holgura Tipo C (Holgura Rotativa)

La holgura Tipo C se encuentra directamente relacionada con componentes rotativos. Puede aparecer cuando existe un ajuste deficiente entre eje y rodamiento, entre rodamiento y alojamiento, o cuando el desgaste genera un juego excesivo entre componentes mecánicos. Este tipo de holgura suele tener un impacto importante sobre el comportamiento dinámico del rotor, pudiendo acelerar el deterioro de rodamientos, ejes y otros componentes asociados. Desde el punto de vista del análisis de vibraciones, es común observar la aparición de múltiples armónicos de la velocidad de giro hasta 10X, componentes subsincrónicas y distorsiones en la forma de onda, aunque la respuesta vibracional dependerá de la severidad y ubicación de la holgura.

Comportamiento vibracional e indicadores en el espectro

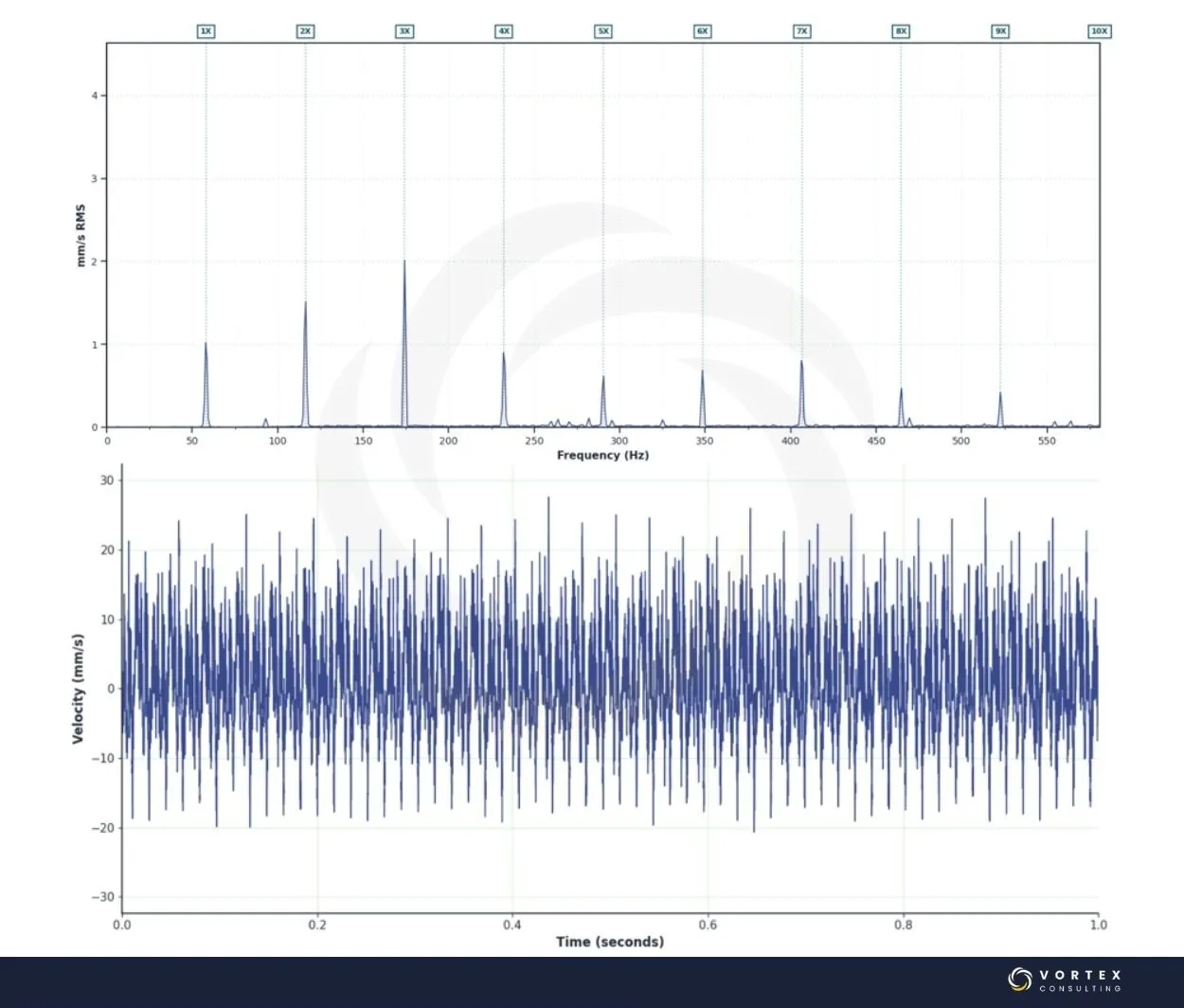

La holgura suele producir patrones vibracionales complejos que evolucionan a medida que la condición empeora. A diferencia de otras fallas, no existe una única firma espectral; los indicadores deben evaluarse en conjunto.

Armónicos múltiples — Uno de los patrones más habituales es la aparición de componentes significativas en 2X, 3X, 4X e incluso armónicos superiores de la velocidad de giro, como consecuencia de los impactos o movimientos repetitivos dentro del sistema mecánico.

Componentes subsincrónicas — Dependiendo de la severidad y ubicación, pueden aparecer frecuencias por debajo de la velocidad de giro, señal de contactos intermitentes o movimientos anormales entre componentes.

Distorsión de la forma de onda — En muchos casos, la forma de onda temporal proporciona evidencia más clara de la holgura que el propio espectro, debido a la presencia de impactos y movimientos repetitivos entre componentes. Estos picos irregulares no siempre son evidentes en el espectro, por lo que resulta especialmente útil cuando el análisis espectral genera dudas.

Ruido de banda ancha y tendencias inestables — La combinación de ruido de fondo elevado con variaciones significativas en las tendencias de vibración suele reforzar la hipótesis de holgura frente a otras fallas.

La presencia simultánea de varios de estos indicadores aumenta considerablemente la confianza del diagnóstico. En algunos casos, las mediciones de fase también pueden aportar información complementaria para diferenciar la holgura de otras fallas mecánicas, especialmente cuando existen movimientos relativos entre componentes.

Confirmación del diagnóstico en campo

A diferencia de otras fallas mecánicas, la holgura rara vez debe diagnosticarse únicamente a partir del espectro de vibración. La inspección física del equipo desempeña un papel fundamental para confirmar la condición observada en los datos.

La verificación de pernos, soportes, bases, alojamientos de rodamientos y elementos de fijación permite identificar la fuente real del problema y evitar diagnósticos erróneos. En muchos casos, una simple inspección visual puede confirmar la existencia de holguras que ya se habían manifestado en los datos vibracionales.

Acciones correctivas recomendadas

La corrección de la holgura dependerá de su origen y severidad. Las acciones pueden incluir reapriete de pernos, reparación de soportes estructurales, recuperación de ajustes mecánicos, sustitución de componentes desgastados o mejoras en la rigidez de la estructura.

Sin embargo, antes de aplicar cualquier intervención es importante identificar correctamente el tipo de holgura presente, ya que las acciones correctivas para una holgura estructural pueden ser completamente diferentes a las requeridas para una holgura rotativa.

Conclusión

La holgura mecánica es una falla compleja que puede generar una amplia variedad de síntomas vibracionales y afectar significativamente la confiabilidad de la maquinaria rotativa. Su correcta identificación requiere comprender las diferencias entre los tipos de holgura, analizar cuidadosamente los patrones vibracionales y complementar el diagnóstico con inspecciones en campo.

La combinación de análisis espectral, forma de onda temporal e inspección mecánica continúa siendo una de las estrategias más efectivas para detectar y confirmar esta condición.
