Introducción: ¿Qué es la resonancia mecánica?

La resonancia mecánica ocurre cuando una fuerza excitadora coincide o se aproxima a una frecuencia natural del sistema. En ese momento, pequeñas fuerzas pueden producir vibraciones de gran amplitud, generando esfuerzos considerables sobre la maquinaria y sus componentes.

A diferencia de fallas como el desbalance o la desalineación, la resonancia no es necesariamente una causa raíz. Actúa como un amplificador: un ventilador ligeramente desbalanceado puede operar durante años sin inconvenientes, pero si su velocidad de operación coincide con una frecuencia natural de la estructura, las vibraciones pueden multiplicarse varias veces y generar problemas aparentemente inexplicables. La falla original sigue siendo un desbalance menor; el verdadero problema operativo es la resonancia.

Esto explica por qué algunas máquinas presentan vibraciones extremadamente elevadas mientras que otras, con defectos similares, operan sin mayores inconvenientes. Y también por qué la resonancia es considerada una de las condiciones más críticas dentro del análisis de vibraciones: puede provocar daños estructurales severos incluso cuando la fuente de excitación original no es particularmente importante.

Frecuencia natural y frecuencia de excitación

Para comprender la resonancia es necesario entender dos conceptos fundamentales.

Frecuencia natural

Toda estructura mecánica posee una o varias frecuencias naturales de vibración. Estas dependen de factores como la masa, la rigidez, la geometría y las condiciones de montaje.

Las bases de motores, soportes, tuberías, plataformas, ventiladores y rotores poseen frecuencias naturales propias que pueden ser excitadas bajo determinadas condiciones.

Frecuencia de excitación

Corresponde a la energía vibratoria generada durante la operación normal de la máquina.

Entre las fuentes más comunes se encuentran:

• Velocidad de giro del rotor.
• Desbalance.
• Desalineación.
• Fuerzas aerodinámicas.
• Fuerzas hidráulicas.
• Frecuencias de paso de álabes.

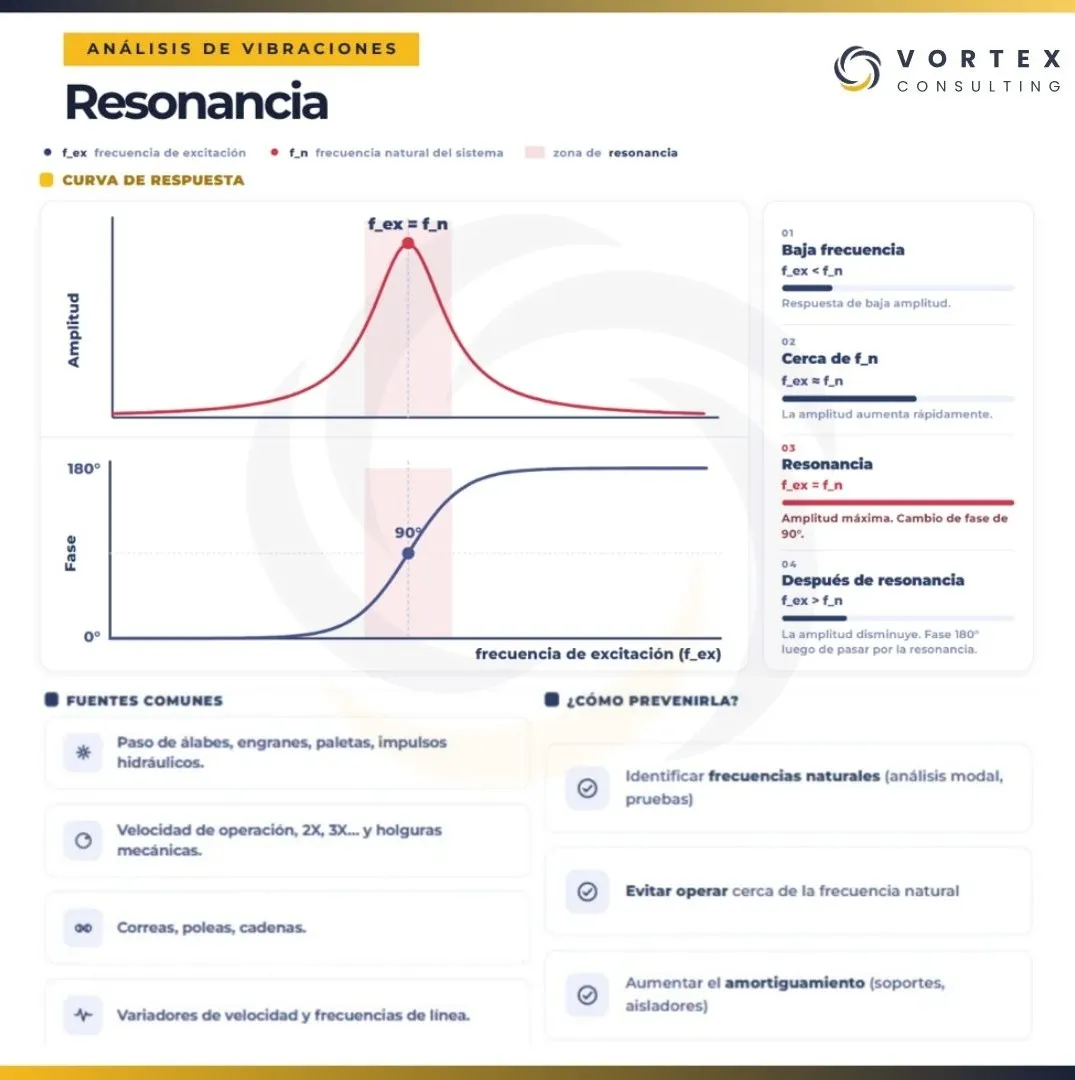

La condición de resonancia

La resonancia aparece cuando la frecuencia de excitación coincide o se aproxima significativamente a una frecuencia natural.

En ese momento el sistema comienza a absorber energía de manera eficiente y la amplitud de vibración aumenta de forma considerable.

Consecuencias de la resonancia en maquinaria rotativa

Los efectos de la resonancia pueden ser extremadamente severos y, en muchos casos, aparecen de forma abrupta sin que exista un deterioro progresivo previo fácilmente detectable.

Incremento abrupto de los niveles de vibración: la amplitud puede aumentar drásticamente en cuestión de horas si las condiciones de operación favorecen la coincidencia de frecuencias.

Fatiga estructural y fisuras en soportes y soldaduras: los ciclos de carga repetitivos generados por la resonancia debilitan progresivamente la estructura hasta provocar grietas que comprometen la integridad del equipo.

Aflojamiento de elementos mecánicos por la vibración sostenida a amplitudes elevadas.

Daños en rodamientos y fallas prematuras de acoplamientos: los esfuerzos dinámicos fuera de diseño aceleran el deterioro de estos componentes incluso cuando su instalación es correcta.

Paradas no programadas: en casos extremos, la resonancia puede provocar la fractura de componentes estructurales o hacer imposible operar el equipo dentro de determinados rangos de velocidad.

Es importante destacar que en presencia de resonancia, las acciones de mantenimiento convencionales como el rebalanceo o la realineación pueden mejorar temporalmente la situación, pero no resolverán el problema si la coincidencia de frecuencias no se elimina.

¿Cómo identificar resonancia mediante análisis de vibraciones?

La resonancia suele ser una de las condiciones más desafiantes para el analista debido a que no posee una firma espectral única.

Sin embargo, existen varios indicadores que pueden orientar el diagnóstico.

Incrementos anormales de amplitud

Uno de los síntomas más característicos es la aparición de niveles de vibración desproporcionadamente elevados respecto a la severidad de la falla que los origina.

Por ejemplo, un pequeño desbalance puede generar amplitudes inusualmente altas cuando existe resonancia.

Cambios importantes con pequeñas variaciones de velocidad

Cuando una máquina atraviesa una zona resonante, pequeñas variaciones en la velocidad de operación pueden provocar grandes cambios en los niveles de vibración.

Este comportamiento suele ser una de las señales más claras de la presencia de resonancia.

Cambios en la fase

Las mediciones de fase suelen proporcionar información muy valiosa durante la investigación de problemas resonantes.

Cerca de la frecuencia natural pueden observarse cambios significativos en el comportamiento de fase del sistema, lo que ayuda a confirmar la condición.

Pruebas utilizadas para confirmar la resonancia

La confirmación del diagnóstico normalmente requiere pruebas adicionales más allá de la inspección de espectros. Las más utilizadas en entornos industriales:

Pruebas de arranque y parada (Run-Up y Coast-Down) — Permiten observar el comportamiento vibracional del equipo durante la aceleración y deceleración. Si existe una zona resonante, los niveles de vibración aumentarán y disminuirán de forma notable al atravesar determinadas velocidades, confirmando la presencia de una frecuencia natural en ese rango.

Prueba de impacto — Mediante un martillo instrumentado se aplica una excitación controlada sobre la estructura y se registra su respuesta. Esta técnica permite identificar las frecuencias naturales del sistema sin necesidad de operar el equipo, siendo especialmente útil durante paradas de mantenimiento.

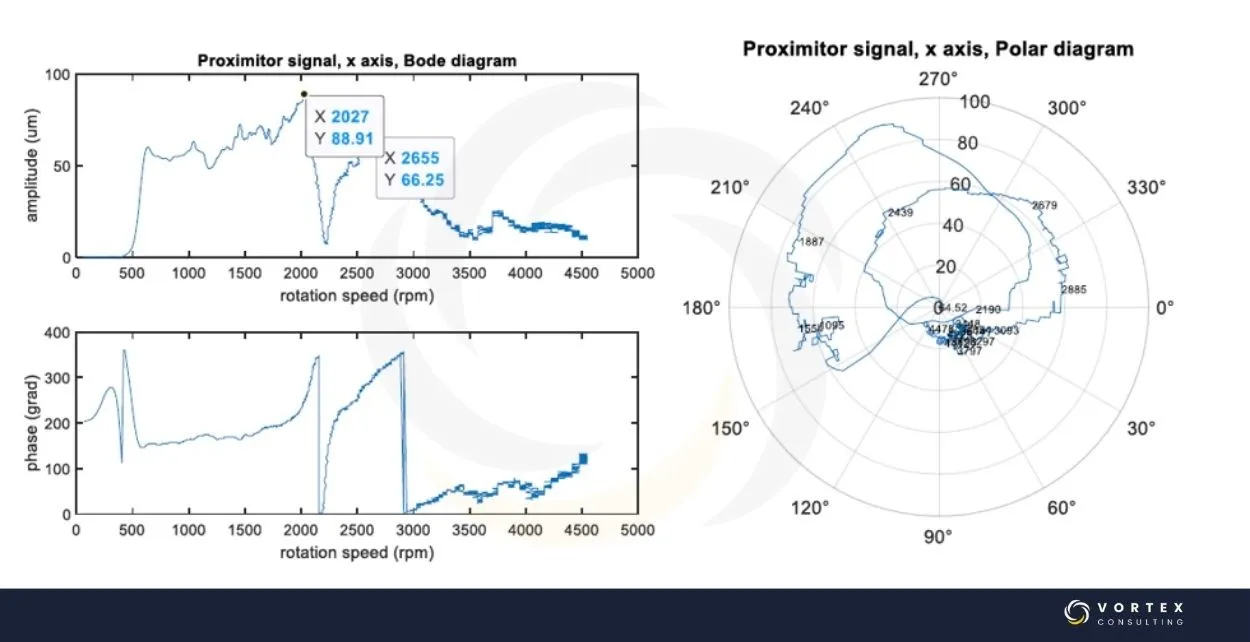

Análisis de fase (Diagramas de Bode y Polar) — El análisis de fase es una de las herramientas más confiables para confirmar una condición de resonancia. Durante pruebas de arranque y parada (Run-Up y Coast-Down), los diagramas de Bode permiten observar el incremento de amplitud y el cambio de fase al atravesar una frecuencia natural, mientras que el diagrama polar muestra la variación de la respuesta dinámica del sistema. En conjunto, estas herramientas proporcionan evidencia mucho más sólida que el análisis espectral por sí solo.

Análisis modal y evaluación de rigidez estructural — Técnicas más avanzadas utilizadas cuando el problema requiere una caracterización completa del comportamiento dinámico de la estructura. Permiten mapear las frecuencias naturales y las formas modales del sistema para diseñar soluciones correctivas más precisas.

Estrategias para controlar la resonancia

Una vez identificada la resonancia, las acciones correctivas suelen enfocarse en modificar la frecuencia natural o la frecuencia de excitación para evitar que coincidan.

Dependiendo de la aplicación, esto puede lograrse mediante cambios en la rigidez estructural, modificaciones de masa, rediseño de soportes o ajustes en las condiciones de operación.

Es importante destacar que muchas veces la solución no consiste en reducir la vibración generada por la falla original, sino en eliminar la condición que permite su amplificación.

Conclusión

La resonancia mecánica es una de las condiciones más críticas dentro del diagnóstico vibracional debido a su capacidad para amplificar significativamente las vibraciones presentes en un sistema. Aunque no siempre constituye la causa raíz del problema, puede transformar defectos relativamente menores en situaciones de alto riesgo para la maquinaria.

Comprender la relación entre frecuencia natural y frecuencia de excitación permite identificar esta condición de forma más eficiente y aplicar estrategias correctivas orientadas a mejorar la confiabilidad de los activos industriales.
