Introducción: un termograma no es un diagnóstico

Una cámara termográfica permite visualizar la distribución de temperatura sobre la superficie de un objeto, pero un termograma por sí solo no constituye un diagnóstico.

Una conexión eléctrica puede presentar una temperatura elevada simplemente porque trabaja bajo mayor carga. Del mismo modo, un rodamiento puede mostrar una temperatura aparentemente normal y aun así encontrarse en una etapa inicial de deterioro.

La función de la termografía no consiste únicamente en localizar puntos calientes, sino en identificar patrones térmicos compatibles con una condición anormal y relacionarlos con el funcionamiento real del equipo.

Interpretar correctamente un termograma requiere comprender cómo se obtiene la medición, qué factores influyen en la temperatura aparente y cómo evaluar la información dentro del contexto operativo del activo. Aprender a leer un termograma va mucho más allá de observar colores: implica entender qué información hay detrás de la imagen.

¿Qué muestra realmente un termograma?

Un error frecuente consiste en pensar que una cámara termográfica “ve el calor”.

En realidad, la cámara detecta la radiación infrarroja emitida y reflejada por la superficie de los objetos. A partir de esa información y de parámetros como la emisividad y la temperatura reflejada, estima la temperatura superficial aparente.

Además de la temperatura, un termograma contiene información como la escala térmica utilizada, la paleta de colores, los puntos de medición, los parámetros de emisividad y otros datos que forman parte del análisis. Interpretar correctamente un termograma implica analizar toda esta información y no únicamente la imagen de colores.

Por esta razón, un termograma representa únicamente la distribución térmica de la superficie visible desde el punto de inspección.

Esto significa que:

• Una falla interna puede no generar inicialmente una anomalía térmica observable.
• Un componente puede encontrarse más caliente internamente que lo que muestra su superficie.
• Una superficie metálica pulida puede reflejar la radiación de otros objetos y producir interpretaciones erróneas.

Comprender estas limitaciones constituye la base de una correcta interpretación de termogramas.

Antes de interpretar un termograma

La calidad del diagnóstico depende directamente de la calidad de la inspección. Un termograma obtenido con un enfoque deficiente, una distancia excesiva, parámetros incorrectos de emisividad o sin registrar las condiciones de operación puede conducir a interpretaciones erróneas.

Antes de iniciar el análisis conviene verificar que:

• el componente ocupe suficientes píxeles dentro del detector;
• el enfoque sea adecuado;
• la emisividad utilizada sea razonable;
• se conozca la carga del equipo;
• se hayan registrado las condiciones ambientales.

Una imagen correctamente adquirida constituye la base para un diagnóstico confiable.

Cómo analizar un termograma paso a paso

Antes de emitir cualquier conclusión conviene analizar el termograma de forma sistemática.

Distribución de temperaturas

Más importante que identificar el punto más caliente es observar cómo se distribuye la temperatura. Muchas anomalías se manifiestan mediante patrones localizados o diferencias respecto a componentes equivalentes. En numerosas inspecciones, la forma del patrón térmico aporta más información diagnóstica que la temperatura máxima registrada.

Temperatura máxima y mínima

Los valores máximo y mínimo ayudan a localizar zonas de interés, pero rara vez son suficientes para emitir un diagnóstico. Una temperatura elevada puede ser completamente normal dependiendo de la carga y del tipo de equipo.

Diferencia de temperatura (ΔT)

En mantenimiento predictivo, el ΔT suele ser uno de los parámetros más útiles. Comparar componentes equivalentes que operen bajo condiciones similares permite detectar diferencias que podrían pasar desapercibidas si únicamente se observa la temperatura absoluta.

Por ejemplo:

• las tres fases de un interruptor;
• los dos apoyos de un mismo eje;
• bombas del mismo modelo operando bajo condiciones comparables;
• entradas y salidas de un intercambiador de calor.

En muchos casos, el valor absoluto de temperatura tiene menos importancia que su evolución en el tiempo. Un incremento progresivo del ΔT respecto a inspecciones anteriores puede indicar un deterioro incipiente incluso cuando la temperatura absoluta todavía parece normal.

Forma del patrón térmico

No todas las anomalías generan el mismo patrón. Un calentamiento puntual puede indicar una resistencia de contacto elevada. Un calentamiento uniforme puede ser compatible con una sobrecarga. Una distribución irregular puede sugerir problemas de aislamiento o transferencia de calor.

El patrón térmico siempre debe interpretarse considerando el funcionamiento esperado del equipo.

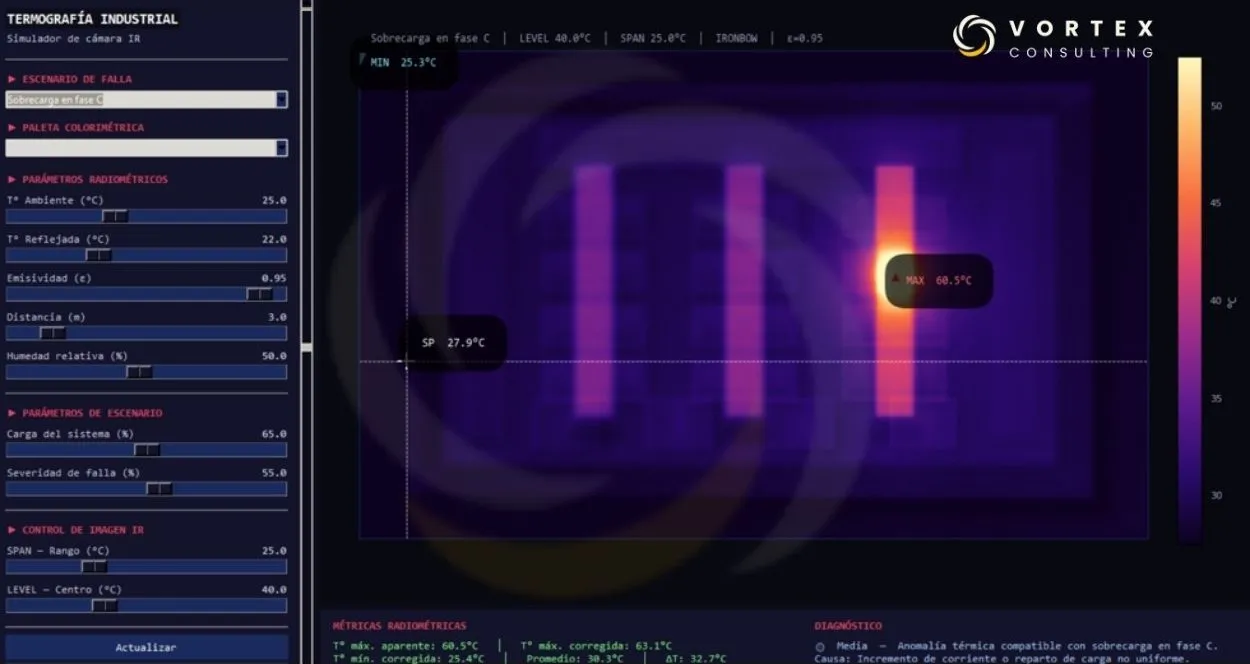

Herramientas de análisis

Las cámaras termográficas y su software incorporan herramientas que facilitan el análisis del termograma:

• Spot: muestra la temperatura en un punto específico.
• Área: calcula temperaturas máxima, mínima y promedio dentro de una región.
• Línea: analiza la variación de temperatura a lo largo de una trayectoria.
• Isoterma: resalta únicamente las zonas dentro de un rango de temperatura.
• Perfil térmico: representa gráficamente la distribución de temperatura sobre una línea.

Utilizar estas herramientas de forma combinada mejora significativamente la calidad del análisis.

Factores que influyen en la interpretación del termograma

La apariencia de un termograma depende de numerosos factores que no necesariamente están relacionados con el estado del activo.

Emisividad

La emisividad determina la capacidad de una superficie para emitir radiación infrarroja. Cuando la emisividad es desconocida, el análisis comparativo entre componentes equivalentes suele ser más confiable que interpretar temperaturas absolutas.

Temperatura reflejada

Las superficies metálicas pueden reflejar hornos, tuberías calientes, luminarias o incluso al propio inspector.

Distancia, enfoque y resolución espacial

Si el componente ocupa muy pocos píxeles dentro del detector, la medición pierde precisión.

Además, es importante recordar que el zoom digital no aumenta la resolución térmica de la cámara; únicamente amplía la imagen mostrada.

Condiciones ambientales

El viento, la radiación solar, la humedad o la lluvia pueden modificar significativamente la temperatura superficial de muchos equipos.

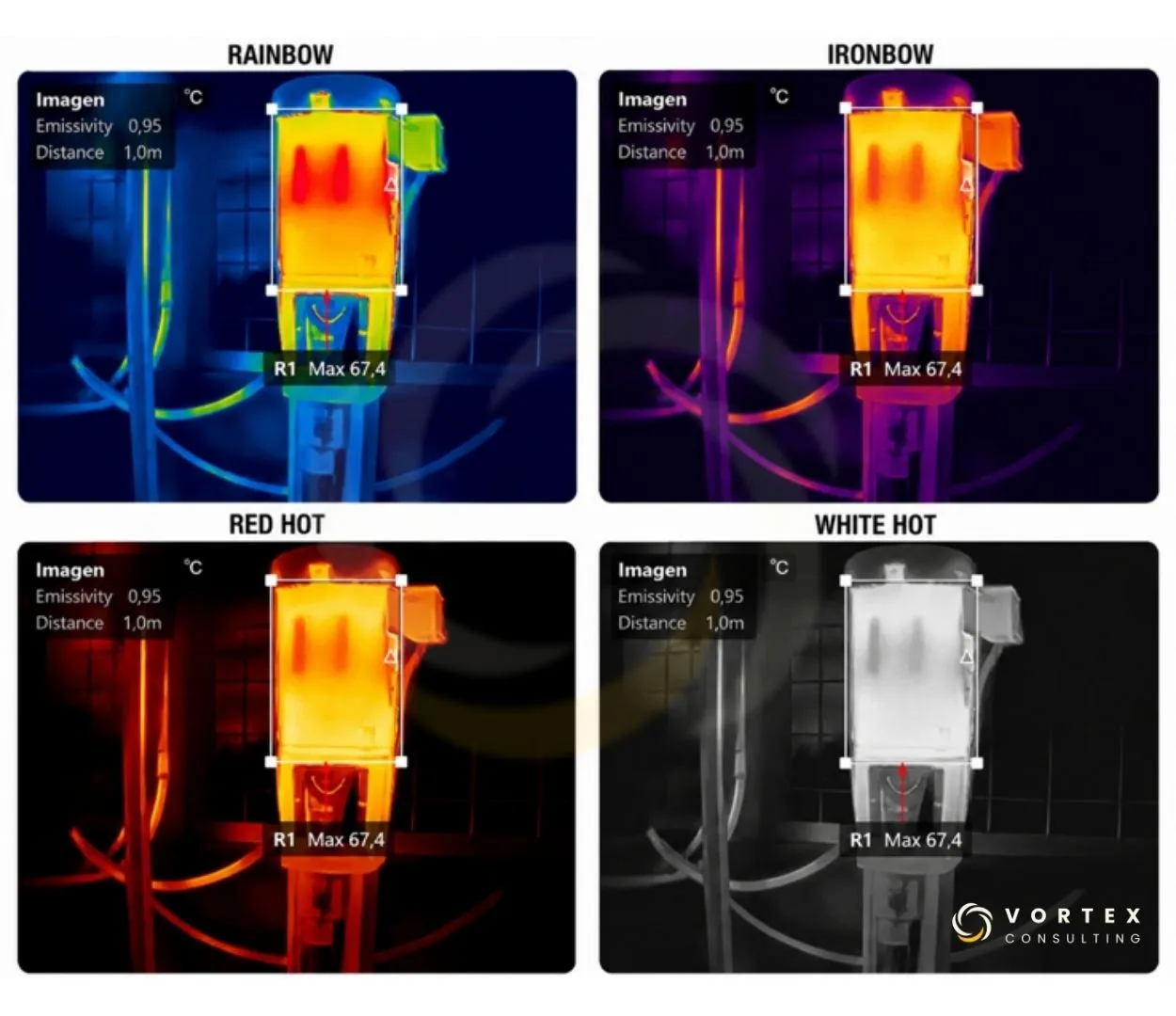

La paleta de colores

Un error muy común consiste en asociar automáticamente el rojo con temperaturas altas y el azul con temperaturas bajas.

La paleta únicamente modifica la representación visual. La temperatura medida permanece exactamente igual.

Cuando se comparan diferentes termogramas conviene utilizar una escala consistente para evitar interpretaciones visuales engañosas.

Errores frecuentes al interpretar un termograma

Los errores más habituales son:

• diagnosticar únicamente por la temperatura máxima;
• ignorar la emisividad;
• no considerar la carga del equipo;
• comparar componentes diferentes;
• confundir reflejos con puntos calientes;
• modificar la escala de colores de forma que exagere diferencias poco significativas;
• interpretar un único termograma sin revisar el historial;
• desconocer el funcionamiento del proceso inspeccionado.

Por ejemplo, durante la inspección de un tablero eléctrico puede observarse una fase con 67 °C, mientras las otras dos registran 42 °C y 44 °C bajo la misma carga. El patrón es compatible con una resistencia de contacto elevada, pero antes de concluir que existe una falla conviene verificar la corriente, la emisividad y descartar reflejos térmicos.

La importancia del contexto operativo

El mismo termograma puede tener interpretaciones completamente diferentes según las condiciones de operación.

Una conexión eléctrica trabajando al 95 % de carga normalmente será más caliente que otra idéntica trabajando al 30 %.

Siempre que sea posible, la interpretación debe apoyarse en:

• carga eléctrica;
• corriente;
• velocidad de operación;
• condiciones ambientales;
• historial del equipo;
• fecha de inspección.

Además, comparar un termograma con inspecciones anteriores o con componentes equivalentes suele proporcionar diagnósticos mucho más confiables que analizar una única imagen de forma aislada.

La termografía no reemplaza otras técnicas

Aunque la termografía permite identificar numerosas anomalías térmicas, no todas las fallas producen cambios de temperatura.

Cuando el patrón térmico genera dudas, conviene complementar la inspección con otras técnicas de monitoreo basado en condición, como el análisis de vibraciones, el ultrasonido industrial, las mediciones eléctricas o el análisis de lubricantes.

La integración de diferentes técnicas reduce la incertidumbre y mejora la confiabilidad del diagnóstico.

Conclusión

Un termograma es una representación de la distribución de temperatura superficial de un activo, no un diagnóstico automático de su estado.

Más que localizar puntos calientes, interpretar un termograma consiste en comprender por qué existe una diferencia térmica, qué variables influyen en la medición y qué información aporta ese patrón sobre la condición real del equipo.

Cuando el análisis integra la distribución térmica, el ΔT, la emisividad, la carga, el contexto operativo y el historial del activo, la termografía se convierte en una herramienta de gran valor para el mantenimiento basado en condición. Combinada con otras técnicas de diagnóstico, permite detectar anomalías de forma temprana, priorizar intervenciones y mejorar la confiabilidad de los activos industriales.
